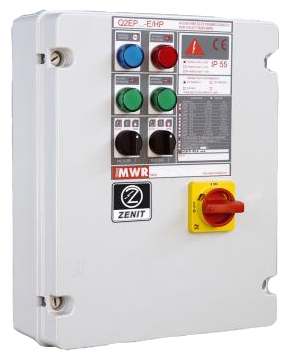

Coffret electrique pour pompe
Zenit Q1ST

Description du produit



Applications
• Tous les câblages internes ont été réalisés de façon extrêmement claire et rationnelle.
• Les câbles de connexion sont identifiés par des étiquettes numérotées, ce qui facilite toute référence au schéma et toute intervention de la part des techniciens.
• En outre, l'attention réservée à l'assemblage se traduit par un produit d'une qualité meilleure avec diminution du risque de pannes et de défaillances. Chaque tableau a été réalisé dans le respect des normes en vigueur en matière de constructions électriques.
• Tous les tableaux sont fournis avec une documentation complète, les schémas électriques et la déclaration de conformité CE

Conception
• Entrée réseau 3 ~ 50/60 Hz 400V ± 10%
• Entrée en très basse tension pour actionnement par pressostat ou interrupteur à flotteur
• Entrée pour actionnement par pressostat ou flotteur contre le fonctionnement à sec
• Transformateur 400/24 V pour circuits auxiliaires
• Sélecteur pour le fonctionnement du moteur en AUTO-ÉTEINT-MANUEL (standard)
• Voyant bleu présence réseau (standard)
• Voyant vert moteur en fonction (standard)
• Voyant rouge alarme moteur en protection (standard)
• Contacteur de ligne catégorie AC3
• Contacteur d'étoile catégorie AC3
• Contacteur de triangle catégorie AC3
• Temporisateur inversion étoile-triangle réglable 0÷30”
• Relais thermique protection surcharge sur chaque moteur avec échelle réglable réinitialisable de l'intérieur
• Fusibles de protection du moteur
• Fusible de protection des circuits auxiliaires
• Sectionneur général avec dispositif de verrouillage de porte
• Coffret thermoplastique (jusqu'à 15HP), ou métallique
• Sortie avec serre-câbles anti-arrachement
• Degré de protection IP55

Caractéristiques techniques
• Les tableaux ont été réalisés avec les meilleurs composants disponibles sur le marché afin de garantir une fiabilité élevée et d'assurer l'approvisionnement en pièces détachées.
• Le fonctionnement et la qualité des tableaux ont été soumis à des contrôles sévères avant la livraison.
• Les tableaux électromécaniques et électroniques Zenit sont optimisés pour l'utilisation avec des pompes submersibles et leur polyvalence et leur fiabilité sont assurées par les nombreux accessoires dont ils sont dotés.
• Interagir avec un seul interlocuteur pour la fourniture des machines et des systèmes de contrôle se traduit par des avantages sûrs en termes économiques et au niveau des temps d'intervention.


Versions disponibles
Q1ST 2036 / Q1ST 2038 / Q1ST 2040 / Q1ST 2042 / Q1ST 2044 / Q1ST 2046 / Q1ST 2048 / Q1ST 2050 / Q1ST 2052 / Q1ST 2054 / Q1ST 2056
