Présentation

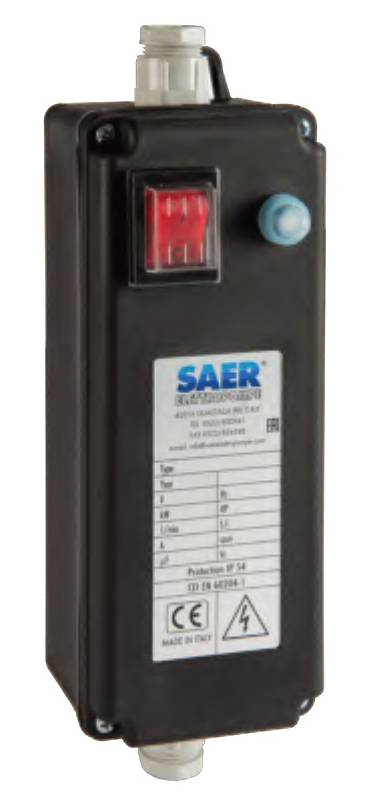

• Le panneau de commande Saer QMS est conçu pour la gestion et la protection d'une pompe électrique monophasée à démarrage direct
• Il est équipé d'un interrupteur bipolaire lumineux pour une visualisation immédiate de l'état de fonctionnement
• Ce modèle intègre une protection thermique séparée avec réarmement manuel afin de sécuriser le moteur contre les surcharges
• Sa conception inclut un condensateur permanent de marche dimensionné pour optimiser le rendement du moteur
• Le système existe en version avec protection contre les surtensions pour garantir une plus grande fiabilité de l'installation
Applications
• Commande et protection de pompes monophasées pour surpression domestique
• Pilotage de pompes monophasées pour relevage d'eaux claires
• Commande de pompes monophasées pour irrigation et arrosage de petites installations
Avantages
• Sécurité accrue grâce à une protection thermique séparée à réarmement manuel
• Visualisation simple du fonctionnement avec interrupteur bipolaire lumineux
• Utilisation possible avec différents calibres d'intensité jusqu'à 16 A
• Version disponible avec protection contre les surtensions pour réseaux instables
Conception
• Enveloppe en matière plastique robuste pour une installation murale en environnement standard
• Alimentation monophasée 1~220-240 V adaptée aux réseaux domestiques et tertiaires
• Intégration d'un condensateur de marche de 20 uF à 50 uF selon la version pour le démarrage et la marche du moteur
Caractéristiques techniques
• Puissance moteur maxi : 1,5 kW
• Puissance moteur maxi : 2 HP
• Tension d'alimentation : 220-240 V
• Fréquence : 50 Hz
• Courant maxi version QMS-8A/20uF : 8 A
• Courant maxi version QMS-10A/25uF : 10 A
• Courant maxi version QMS-12A/31,5uF : 12 A
• Courant maxi version QMS-13A/50uF : 13 A
• Capacité condensateur version QMS-8A/20uF : 20 uF
• Capacité condensateur version QMS-13A/40uF : 40 uF
• Capacité condensateur version QMS-13A/50uF : 50 uF
• Hauteur coffret : 242 mm
• Largeur coffret : 81 mm
• Profondeur coffret : 67,5 mm
• Poids version QMS-13A/40uF : 1,5 kg
