Présentation

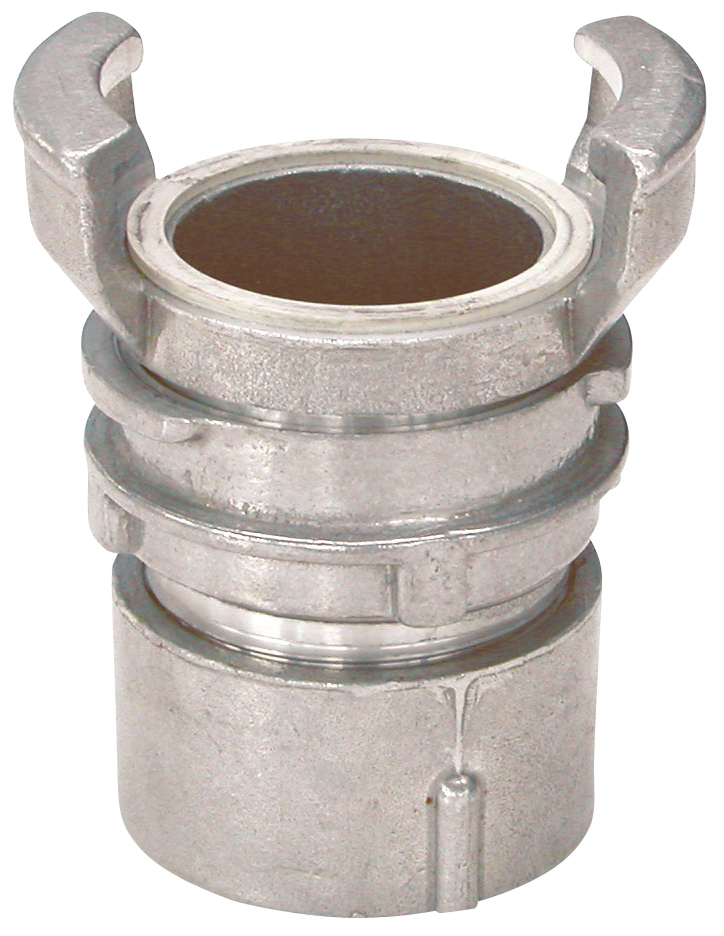

• Le raccord symétrique Sferaco 2414 Femelle à verrou est conçu pour le raccordement rapide de conduites d'irrigation, d'incendie et de transfert de fluides compatibles
• Il est équipé d'un corps en aluminium résistant et d'un joint en nitrile blanc pour assurer une bonne étanchéité
• Ce modèle supporte une pression de service élevée et une large plage de températures pour s'adapter à de nombreuses installations
• Sa conception symétrique à verrou facilite les opérations de montage et de démontage sur site
• Le système de verrouillage sécurisé garantit un maintien fiable du raccord même en service intensif
Applications
• Réseaux d'irrigation agricoles sous pression jusqu'à 16 bars
• Installations de lutte contre l'incendie en milieu industriel ou tertiaire
• Transfert d'hydrocarbures et de fluides compatibles en manutention ou process
Avantages
• Verrouillage rapide permettant des changements de lignes en quelques secondes
• Compatibilité avec de nombreux fluides grâce au joint en nitrile blanc
• Corps en aluminium offrant une bonne résistance mécanique pour un poids réduit
Conception
• Corps de raccord en aluminium moulé symétrique
• Joint d'étanchéité en nitrile blanc logé dans la gorge du raccord
• Jonc d'arrêt en acier zingué assurant le maintien du joint
Caractéristiques techniques
• Pression de service : 16 bars
• Plage de température de service : -10 °C à 80 °C
• Diamètre nominal disponible : 20 à 150 mm
• Diamètre de raccordement fileté : 3/4" à 6"
• Longueur suivant diamètre : 59 à 136 mm
• Longueur version 20 mm : 59 mm
• Longueur version 50 mm : 106 mm
• Longueur version 150 mm : 120 mm
• Construction conforme à la norme : NF EN 29572
• Filetage : ISO 228-1
• Joint standard : nitrile blanc 1 pièce
• Matériau du corps : aluminium 1 pièce
• Matériau du jonc d'arrêt : acier zingué 1 pièce
• Option joints disponibles : nitrile blanc ou EPDM blanc 2 qualités
• Nombre de versions dans la série : 9 dimensions
