Présentation

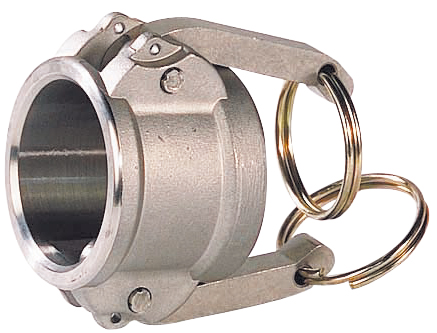

• Le bouchon coupleur rapide à cames Sferaco 2247 Bouchon coupleur DC est conçu pour obturer en sécurité les raccords rapides à cames BSP en inox
• Il permet l'isolation temporaire ou permanente de lignes de fluides courants compatibles du groupe 2
• Ce modèle est réalisé en inox EN 1.4408 afin d'assurer une excellente résistance à la corrosion et une bonne tenue mécanique
• Sa conception selon les normes MIL-C-27487 et A-A 59326 garantit une parfaite compatibilité avec les coupleurs à cames industriels
• Le système de bouchonnage est adapté à des températures de service comprises entre -10 °C et +80 °C
Applications
• Obturation de sécurité de réseaux de distribution de fluides industriels du groupe 2
• Fermeture de raccords rapides à cames sur réseaux temporaires ou mobiles
• Bouchonnage de lignes de transfert sur installations de process et de manutention de fluides
• Sécurisation de conduites lors d'opérations de maintenance ou de démontage d'équipements
Avantages
• Sécurisation rapide des installations grâce à un système de bouchon pour raccord rapide à cames
• Excellente résistance à la corrosion apportée par la construction en inox EN 1.4408
• Compatibilité avec un large éventail de diamètres nominaux de 1/2 pouce à 4 pouces
• Utilisation possible sur une plage de température étendue de -10 °C à +80 °C
Conception
• Corps en inox EN 1.4408 moulé par procédé de cire perdue
• Filetage BSP taraudé ou fileté pour raccordement sur coupleur rapide à cames
• Conception conforme aux normes MIL-C-27487 et A-A 59326 pour l'interchangeabilité
• Gamme coordonnée avec les autres adaptateurs et coupleurs rapides à cames Sferaco
Caractéristiques techniques
• Gamme de diamètres nominaux : 1/2 à 4 pouce
• Plage de température de service : -10 à 80 °C
• Matériau du corps : inox EN 1.4408 1,4408
• Pression d'emploi recommandée en inox EN 1.4408 : 11 à 18 bar
• Longueur pour diamètre nominal 1/2 pouce : 34 mm
• Longueur pour diamètre nominal 3/4 pouce : 36,5 mm
• Longueur pour diamètre nominal 1 pouce : 41,7 mm
• Longueur pour diamètre nominal 1 pouce 1/4 : 47,6 mm
• Longueur pour diamètre nominal 1 pouce 1/2 : 51 mm
• Longueur pour diamètre nominal 2 pouces : 54 mm
• Longueur pour diamètre nominal 2 pouces 1/2 : 58 mm
• Longueur pour diamètre nominal 3 pouces : 62,5 mm
• Longueur pour diamètre nominal 4 pouces : 65 mm
• Construction des coupleurs associés : inox EN 1.4408 1,4408
• Plage de pressions d'emploi des coupleurs à cames associés : 11 à 18 bar
