Présentation

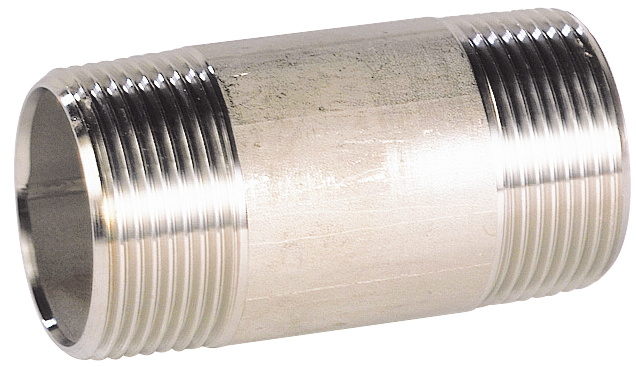

• Le raccord mamelon tube standard Sferaco 2040 est conçu pour la réalisation de liaisons filetées dans les circuits de fluides industriels
• Il est destiné aux installations utilisant des raccords en acier inoxydable 316 et inox ASTM A351 CF8M en classe 150
• Ce modèle convient au passage de fluides courants compatibles du groupe 2 sous pression contrôlée
• Sa conception permet un montage simple sur des filetage cylindrique ou conique selon les normes en vigueur
• Le système assure une bonne tenue mécanique et une résistance élevée aux températures de service
Applications
• Réalisation de raccordements filetés sur des réseaux de transport de fluides industriels du groupe 2
• Adaptation et réparation de tuyauteries en acier inoxydable dans les installations de process
• Montage de lignes d'alimentation ou de distribution sous pression jusqu'à 20 bars
Avantages
• Compatibilité avec des fluides courants du groupe 2 pour une large polyvalence d'utilisation
• Résistance à la pression de service jusqu'à 20 bars pour des réseaux industriels exigeants
• Plage de température d'utilisation étendue de -25 °C à +180 °C pour des conditions variées
Conception
• Corps réalisé en acier inoxydable 316 pour les figures associées 2039, 2034 et 2042
• Raccordement taraudé cylindrique conforme à la norme ISO 228/1
• Filetage conique conforme à la norme ISO 7/1 pour l'étanchéité sur les assemblages
Caractéristiques techniques
• Pression de service : 20 bars
• Température min de service : -25 °C
• Température max de service : 180 °C
• Classe de pression : 150
• Diamètre nominal min : 1/4 pouce
• Diamètre nominal max : 4 pouces
• Longueur de raccord min : 40 mm
• Longueur de raccord max : 200 mm
• Longueur mamelon 1/4 pouce : 40 mm
• Longueur mamelon 1/2 pouce : 60 mm
• Longueur mamelon 1 pouce : 60 mm
• Longueur mamelon 2 pouces : 100 mm
• Longueur mamelon 3 pouces : 120 mm
• Longueur mamelon 4 pouces : 120 mm
• Conditionnement standard petits diamètres : 10 pièces
