Présentation

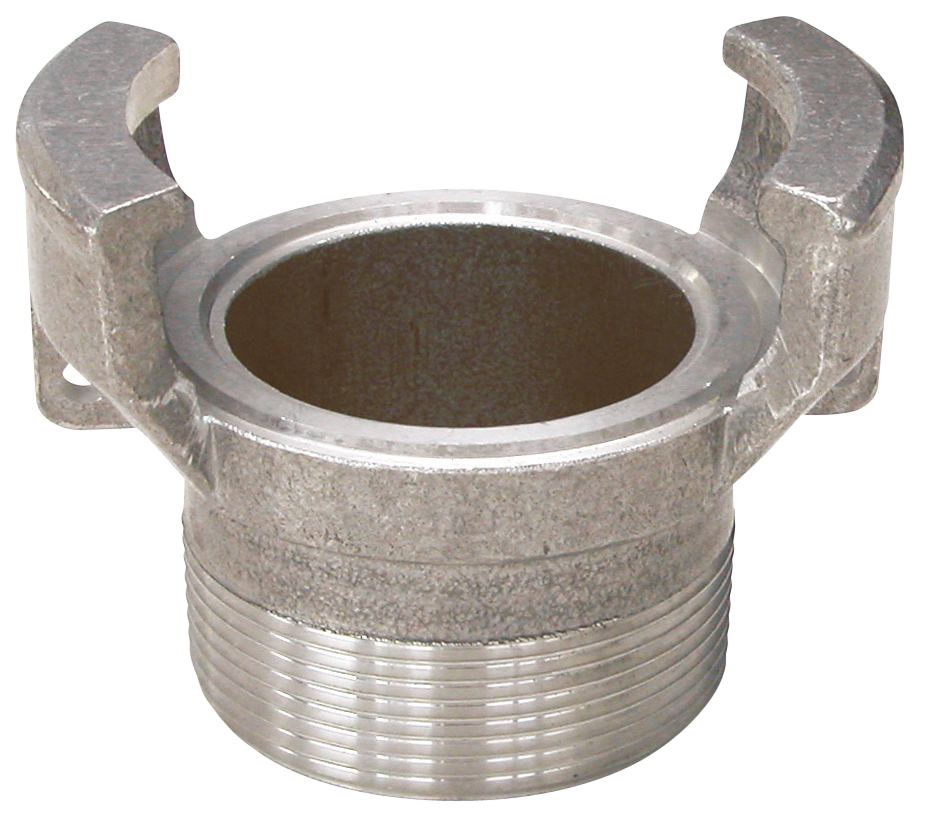

• Le raccord symétrique Sferaco 2415 Mâle sans verrou - modèle sans joint est conçu pour l'assemblage rapide de conduites et flexibles en irrigation, protection incendie et transfert de fluides compatibles
• Il permet un raccordement sûr grâce à son profil symétrique et à son filetage gaz cylindrique selon la norme ISO 228-1
• Ce modèle en aluminium accepte une pression de service jusqu'à 16 bars pour des utilisations industrielles et agricoles exigeantes
• Sa conception autorise une plage de température de service de -10 °C à +80 °C pour de nombreux fluides liquides et certains hydrocarbures
• Le système peut être complété par des joints en élastomère NBR ou EPDM disponibles en option pour améliorer l'étanchéité
Applications
• Raccordement de flexibles et canalisations pour réseaux d'irrigation agricole jusqu'à 16 bars
• Lignes et prises de refoulement pour réseaux incendie fonctionnant entre -10 °C et +80 °C
• Transfert de fluides compatibles et d'hydrocarbures dans des installations industrielles
• Montage de réseaux temporaires ou mobiles nécessitant des raccords rapides symétriques
• Adaptation de pompes et de collecteurs sur des réseaux filetés gaz cylindriques
Avantages
• Compatibilité avec de nombreux fluides grâce à une plage de température de -10 °C à +80 °C
• Utilisation sous pression élevée avec une pression de service admissible de 16 bars
• Raccordement aisé sur des filetages gaz cylindriques normalisés de 3/4" à 4"
• Construction symétrique permettant un assemblage et un démontage rapides des lignes
• Large choix de diamètres nominaux de 20 mm à 100 mm pour s'adapter aux installations existantes
Conception
• Corps en aluminium moulé assurant une bonne résistance mécanique en service
• Filetage gaz cylindrique conforme à la norme ISO 228-1 pour Ø 3/4" à 4"
• Construction conforme à la norme NF EN 29572 pour les raccords symétriques
• Possibilité d'équiper le raccord de joints en élastomère NBR ou EPDM en option
• Longueurs de raccord comprises entre 40 mm et 83 mm selon le diamètre nominal
Caractéristiques techniques
• Diamètre nominal mini : 20 mm
• Diamètre nominal maxi : 100 mm
• Diamètre de raccordement mini : 3/4"
• Diamètre de raccordement maxi : 4"
• Pression de service : 16 bars
• Température de service mini : -10 °C
• Température de service maxi : 80 °C
• Longueur pour DN 20 : 40 mm
• Longueur pour DN 25 : 43 mm
• Longueur pour DN 32 : 43,5 mm
• Longueur pour DN 40 : 53 mm
• Longueur pour DN 50 : 66,5 mm
• Longueur pour DN 65 : 66,5 mm
• Longueur pour DN 80 : 78 mm
• Longueur pour DN 100 : 83 mm
