Présentation

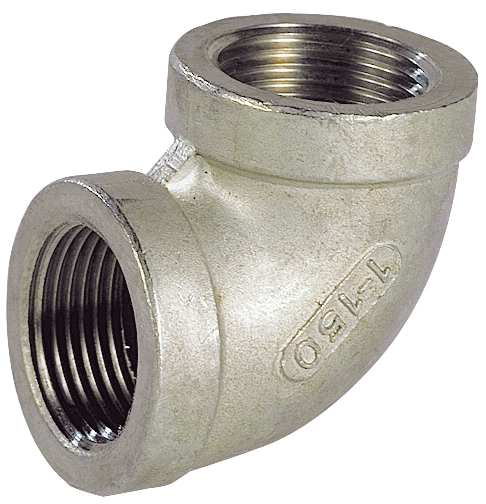

• Le raccord de plomberie Sferaco Raccord réparation 2001 coude 90° femelle - femelle est conçu pour l'assemblage et le changement de direction des canalisations en inox
• Il permet de raccorder deux conduites filetées femelles selon un angle de 90° avec une excellente tenue mécanique
• Ce modèle est adapté au transport de fluides courants compatibles du groupe 2 sous pression contrôlée
• Sa conception en inox ASTM A351 CF8M garantit une très bonne résistance à la corrosion et aux variations de température
• Le système de raccordement taraudé et fileté assure une installation simple et rapide sur de nombreuses installations hydrauliques
Applications
• Réseaux de distribution d'eau froide et d'eau chaude sanitaire en environnement industriel ou tertiaire
• Installations hydrauliques transportant des fluides du groupe 2 sous une pression de service contrôlée
• Réseaux de process industriels nécessitant des raccords inox résistants à la corrosion
• Lignes d'alimentation et de retour sur installations de chauffage ou de climatisation
• Réseaux de distribution de fluides techniques dans les ateliers et usines
Avantages
• Résistance élevée à la corrosion grâce au corps en inox ASTM A351 CF8M
• Plage de température étendue permettant un fonctionnement de -25 °C à +180 °C
• Pression de service admissible jusqu'à 20 bars pour les fluides du groupe 2
• Large choix de diamètres nominaux de 1/8" à 4" pour s'adapter à de nombreuses installations
• Procédé de fabrication par cire perdue assurant une excellente qualité dimensionnelle et de surface
Conception
• Corps en acier inoxydable ASTM A351 CF8M moulé par procédé de cire perdue
• Filetage taraudé cylindrique conforme à la norme ISO 228/1 pour certains raccordements
• Filetage conique conforme à la norme ISO 7/1 pour d'autres configurations de montage
• Classe de pression class 150 compatible avec une pression de service de 20 bars
• Raccords exclus du champ de la directive 2014/68/UE conformément à l'article 1 paragraphe 2b
Caractéristiques techniques
• Pression de service : 20 bars
• Température min de service : -25 °C
• Température max de service : 180 °C
• Classe de pression : 150 class
• Diamètre nominal min : 1/8 "
• Diamètre nominal max : 4 "
• Longueur raccord croix diamètre 1/8" : 34.1 mm
• Longueur raccord croix diamètre 4" : 180 mm
• Longueur coude mâle femelle diamètre 1/8" : 26.5 mm
• Longueur coude mâle femelle diamètre 3" : 107 mm
• Longueur T femelle diamètre 1/8" : 34 mm
• Longueur T femelle diamètre 4" : 182 mm
• Longueur bouchon femelle hexagonal diamètre 1/4" : 17 mm
• Longueur bouchon mâle hexagonal diamètre 1/2" : 22.6 mm
• Nombre de références disponibles : 66 unités
