Présentation

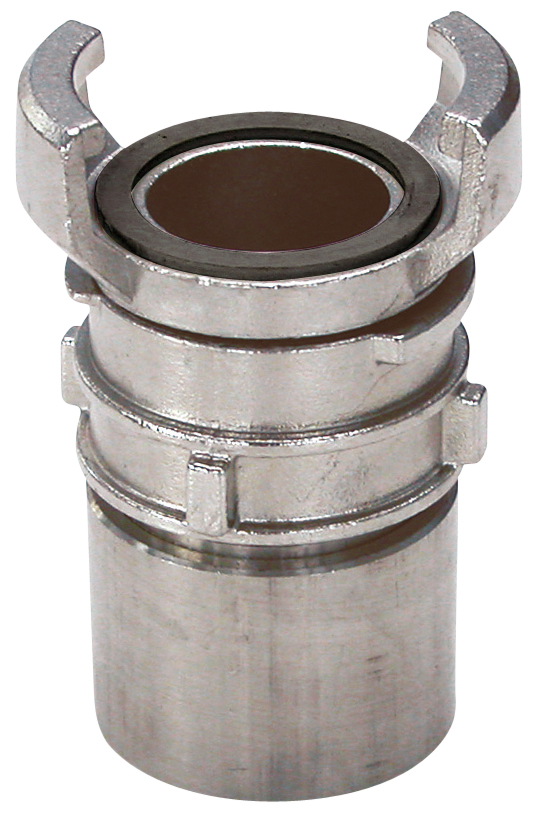

• Le raccord symétrique inox Sferaco 2424 Femelle à verrou est conçu pour l'assemblage rapide et sécurisé de canalisations et flexibles
• Il est adapté aux installations d'irrigation, de protection incendie, de transfert d'hydrocarbures et de fluides compatibles
• Ce modèle femelle à verrou supporte une pression de service jusqu'à 16 bars pour des usages intensifs
• Sa conception en inox moulé EN 1.4408 avec joint FKM assure une excellente résistance à la corrosion et aux températures élevées
• Le système de verrouillage symétrique facilite le montage et le démontage tout en garantissant l'étanchéité du raccordement taraudé
Applications
• Réseaux d'irrigation agricole nécessitant des raccordements rapides et robustes
• Installations de lutte contre l'incendie avec raccords symétriques normalisés
• Transfert d'hydrocarbures et de fluides compatibles en milieu industriel
• Montage de flexibles et canalisations sur réseaux temporaires ou mobiles
• Equipements de manutention de fluides exigeant un démontage fréquent des lignes
Avantages
• Résistance élevée à la corrosion grâce au corps en inox EN 1.4408
• Large plage de températures de service de -10 °C à +180 °C
• Sécurité de raccordement améliorée par le verrouillage symétrique
• Compatibilité avec de nombreux fluides grâce au joint FKM et aux options de joints VITON
• Conformité aux normes NF-EN 29572 et ISO 228-1 pour une parfaite interchangeabilité
Conception
• Corps en acier inoxydable moulé EN 1.4408 adapté aux environnements agressifs
• Joint d'étanchéité en FKM prévu pour supporter des températures élevées
• Jonc d'arrêt en inox ASTM A182 F304 pour maintenir le joint en position
• Filetage cylindrique selon la norme ISO 228-1 sur la partie femelle
• Construction conforme à la norme NF-EN 29572 pour raccords symétriques inox
Caractéristiques techniques
• Pression de service : 16 bars
• Plage de température de service : -10 °C à 180 °C
• Matière du corps : inox EN 1.4408 1,4408
• Matière du jonc d'arrêt : inox ASTM A182 F304 304
• Type de joint standard : FKM 1
• Diamètre nominal disponible : 20 à 100 mm
• Diamètre de raccordement femelle : 3/4" à 4"
• Longueur du raccord selon DN : 57,7 à 135 mm
• Nombre de versions dans la gamme : 8 tailles pour le modèle 2424
• Pression d'essai recommandée : 1,5 fois la pression de service 24 bars
• Plage de température des joints VITON en option : -10 °C à 180 °C
• Norme de construction : NF-EN 29572 29572
• Norme de filetage : ISO 228-1 228-1
• Indice de dureté approximatif du joint FKM : 70 Shore A
• Année d'édition de la fiche : 2020 2020
