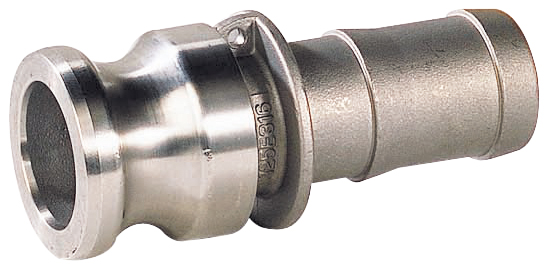

Raccord rapide à cames inox adaptateur cannelé
Sferaco 2245 E

Présentation
• Le raccord rapide à cames Sferaco 2245 Adaptateur cannelé E est conçu pour le raccordement rapide de flexibles sur des installations de transfert de fluides
• Il est adapté aux fluides courants compatibles du Groupe 2 dans des circuits industriels et tertiaires
• Ce modèle en inox est prévu pour des pressions d'emploi recommandées pouvant atteindre 18 bar selon le diamètre nominal
• Sa plage de température de service de -10 °C à +80 °C permet une utilisation dans de nombreuses applications de process
• La conception à cames normalisée assure une compatibilité avec les autres composants de raccords rapides à cames en inox

Applications
• Raccordement de flexibles sur réseaux de transfert de fluides industriels du Groupe 2
• Connexion rapide sur installations de chargement et déchargement de citernes ou cuves
• Adaptation de flexibles sur réseaux fixes taraudés ou filetés en inox

Avantages
• Grande rapidité de connexion et de déconnexion grâce au système à cames normalisé
• Résistance élevée à la corrosion grâce au corps en inox EN 1.4408
• Plage de température de service de -10 °C à +80 °C pour une utilisation polyvalente

Conception
• Corps et came en inox EN 1.4408 moulés selon un procédé de cire perdue
• Raccordement taraudé et fileté pour une intégration aisée sur les réseaux existants
• Conception conforme aux normes MIL-C-27487 et A-A 59326 pour l'interchangeabilité

Caractéristiques techniques
• Gamme de diamètres nominaux : 1/2 à 4 pouce
• Longueur pour diamètre 1/2 pouce : 68.5 mm
• Longueur pour diamètre 3/4 pouce : 86.5 mm
• Longueur pour diamètre 1 pouce : 99 mm
• Longueur pour diamètre 1 pouce 1/4 : 104 mm
• Longueur pour diamètre 1 pouce 1/2 : 111 mm
• Longueur pour diamètre 2 pouce : 128 mm
• Longueur pour diamètre 2 pouce 1/2 : 140 mm
• Longueur pour diamètre 3 pouce : 160 mm
• Longueur pour diamètre 4 pouce : 166 mm
• Pression d'emploi recommandée maximum : 18 bar
• Plage de température de service : -10 °C à +80 °C
• Matériau du corps et des cames : inox EN 1.4408
• Directive équipements sous pression 2014/68/UE : produit exclu article 1 paragraphe 2b
