Présentation

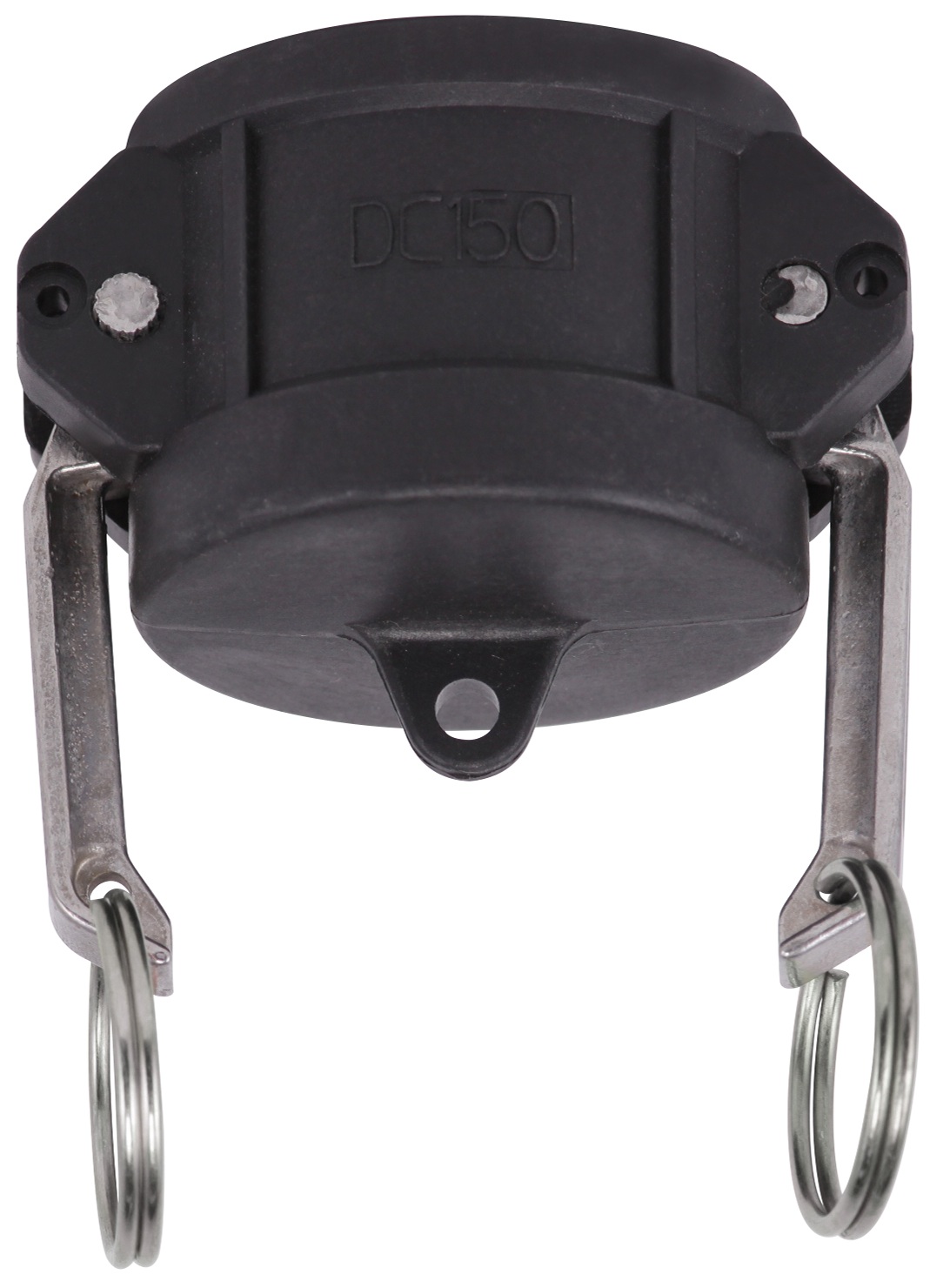

• Le bouchon de coupleur rapide Sferaco 2217 Bouchon coupleur DC est conçu pour l'obturation sécurisée des raccords à cames en réseaux de fluides
• Il est équipé d'un corps en polypropylène chargé en fibres de verre pour assurer une bonne résistance mécanique et chimique
• Ce modèle utilise un joint en élastomère EPDM pour garantir une étanchéité fiable avec les fluides du groupe 2
• Sa conception avec cames en acier inoxydable 304 permet un verrouillage rapide et une utilisation intensive
• Le système est adapté aux installations fonctionnant jusqu'à une pression de service de 6 bars et une température de 70 °C
Applications
• Raccordement et obturation de réseaux de transfert de fluides courants compatibles du groupe 2
• Sécurisation des lignes de pompage et de distribution lors des opérations de maintenance ou d'arrêt
• Utilisation sur installations industrielles, agricoles ou de traitement d'eau nécessitant des raccords rapides à cames
Avantages
• Étanchéité renforcée grâce au joint en élastomère EPDM et à la géométrie du bouchon
• Bonne tenue mécanique assurée par le corps en polypropylène chargé à 30 % de fibres de verre
• Maniement rapide et sûr par système de cames en acier inoxydable 304
• Large gamme de diamètres nominaux pour s'adapter à de multiples configurations hydrauliques
Conception
• Corps en polypropylène renforcé par 30 % de fibres de verre
• Joint d'étanchéité en élastomère EPDM compatible avec de nombreux fluides du groupe 2
• Cames de verrouillage réalisées en acier inoxydable 304
• Raccordement par filetage taraudé selon pas gaz cylindrique BSP
• Conception conforme aux normes MIL-C-27487 et A-A-59326
Caractéristiques techniques
• Pression de service : 6 bars
• Plage de température de service : 0 °C à 70 °C
• Taux de charge en fibres de verre du corps : 30 %
• Diamètre nominal minimum : 1/2 pouce
• Diamètre nominal maximum : 4 pouces
• Longueur pour diamètre 1/2-3/4 pouce : 35 mm
• Longueur pour diamètre 1 pouce : 41,5 mm
• Longueur pour diamètre 1 1/4 pouce : 46 mm
• Longueur pour diamètre 1 1/2 pouce : 50 mm
• Longueur pour diamètre 2 pouces : 56 mm
• Longueur pour diamètre 3 pouces : 59 mm
• Longueur pour diamètre 4 pouces : 60 mm
• Code article diamètre 1/2-3/4 pouce : 2217005
• Code article diamètre 1 pouce : 2217006
• Code article diamètre 4 pouces : 2217012
