Présentation

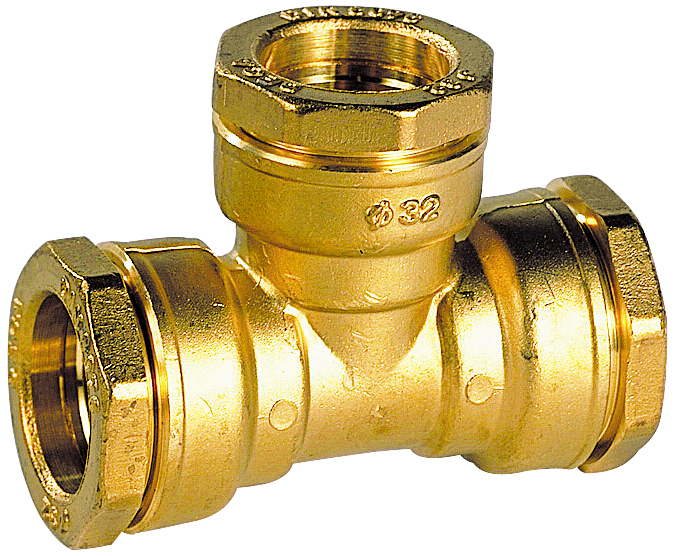

• Le raccord de réparation Sferaco 864 est conçu pour l'assemblage et la réparation de réseaux en tube polyéthylène
• Il est adapté aux installations d'adduction d'eau, d'irrigation, d'arrosage et de géothermie
• Sa conception en laiton matricé avec serrage extérieur assure une excellente tenue mécanique et une parfaite étanchéité
• Le joint torique en caoutchouc nitrile garantit une étanchéité durable même sous pression élevée
• Le système à bague crantée permet un montage rapide sur le tube sans démontage complet du raccord
Applications
• Réseaux d'adduction d'eau potable pour bâtiments résidentiels et tertiaires
• Installations d'irrigation et d'arrosage pour espaces verts et exploitations agricoles
• Boucles de géothermie basse température avec fluide eau glycolée jusqu'à 30 %
• Systèmes de récupération d'eau de pluie pour alimentation de réseaux secondaires
Avantages
• Montage possible sur tube en place sans démontage préalable du raccord
• Étanchéité fiable grâce au joint torique en caoutchouc nitrile et au serrage extérieur
• Compatibilité avec l'eau glycolée jusqu'à une concentration de 30 % pour les applications de géothermie
• Construction robuste en laiton titré garantissant une longue durée de vie en service
• Gamme complète de diamètres permettant d'équiper des réseaux de 20 mm à 90 mm
Conception
• Corps de raccord, embout et bague de crantage haute en laiton titré CW617N matricé
• Joint torique en caoutchouc nitrile assurant l'étanchéité sur le tube polyéthylène
• Serrage extérieur par écrou et bague crantée pour bloquer le tube sans glissement
• Raccordement taraudé cylindrique et fileté conique conforme à la norme DIN 2999
• Conformité à la norme DIN 8076-1 avec agrément DVGW pour les applications d'eau
Caractéristiques techniques
• Pression de service jusqu'à DN63 : 16 bar
• Pression de service au-delà de DN63 : 10 bar
• Concentration eau glycolée admissible : 30 %
• Plage de température de service : +4 °C à +40 °C
• Diamètre nominal gamme en T : 20 à 90 mm
• Longueur raccord en T DN20 : 87 mm
• Longueur raccord en T DN90 : 228 mm
• Longueur coudé mâle DN20-1/2° : 30,5 mm
• Longueur coudé mâle DN75-2° 1/2 : 90 mm
• Longueur coudé femelle DN20-1/2° : 26,5 mm
• Longueur manchon coudé DN20 : 48,5 mm
• Longueur manchon coudé DN75 : 112 mm
• Longueur coudé à écrou prisonnier DN20 : 50 mm
• Longueur applique murale 20-1/2° : 20 mm
• Garantie fabricant : 10 ans
