Présentation

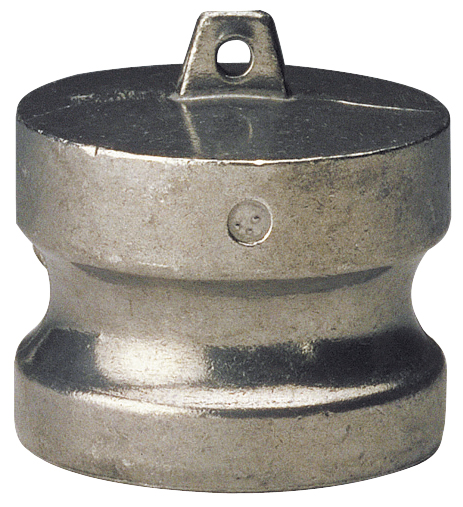

• Le raccord rapide à cames Sferaco 2208 Bouchon adaptateur DP est conçu pour l'obturation sécurisée des lignes et des équipements de transfert de fluides
• Il est destiné aux installations utilisant des fluides courants compatibles du groupe 2, dans des réseaux industriels et tertiaires
• Ce modèle en aluminium se monte en bout de ligne sur des coupleurs à cames normalisés afin d'assurer une fermeture rapide et étanche
• Sa conception compacte en différentes longueurs permet une adaptation précise aux diamètres nominaux de 1/2 pouce à 4 pouces
• Le système s'intègre dans une gamme complète de raccords rapides à cames en aluminium suivant les normes de construction en vigueur
Applications
• Obturation de lignes de transfert de fluides courants du groupe 2 en industrie
• Sécurisation de réseaux de chargement et de déchargement de cuves et de réservoirs
• Fermeture temporaire ou permanente de flexibles équipés de coupleurs à cames normalisés
Avantages
• Montage et démontage très rapides grâce au principe de raccord rapide à cames
• Compatibilité étendue avec des diamètres nominaux de 1/2 pouce à 4 pouces pour une large plage d'applications
• Construction en aluminium offrant une bonne résistance mécanique tout en conservant un poids réduit
Conception
• Corps en aluminium moulé pour une bonne résistance à la pression
• Interface de raccordement adaptée aux coupleurs à cames suivant les normes MIL-C-27487 et A-A 59326
• Longueurs spécifiques par diamètre nominal pour optimiser l'encombrement dans les installations
Caractéristiques techniques
• Plage de température de service : -10 °C à +80 °C
• Pression d'emploi recommandée en aluminium pour diamètre 1/2 pouce : 11 bar
• Pression d'emploi recommandée en aluminium pour diamètre 3/4 pouce : 16 bar
• Pression d'emploi recommandée en aluminium pour diamètre 2 pouces : 11 bar
• Longueur pour diamètre 1/2 pouce : 31 mm
• Longueur pour diamètre 3/4 pouce : 32 mm
• Longueur pour diamètre 1 pouce : 40 mm
• Longueur pour diamètre 1 pouce 1/4 : 45 mm
• Longueur pour diamètre 1 pouce 1/2 : 45 mm
• Longueur pour diamètre 2 pouces : 52 mm
• Longueur pour diamètre 2 pouces 1/2 : 55 mm
• Longueur pour diamètre 3 pouces : 58 mm
• Longueur pour diamètre 4 pouces : 61 mm
