Présentation

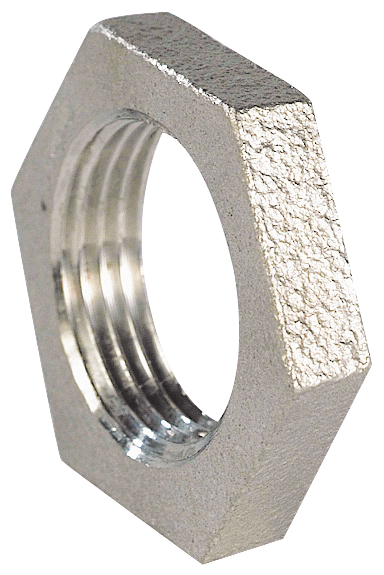

• Le raccord inox écrou hexagonal Sferaco 2036 Écrou hexagonal est conçu pour la réalisation de liaisons vissées fiables sur des installations de fluides
• Il permet de sécuriser le maintien et l'étanchéité des assemblages grâce à son profil hexagonal facilitant le serrage
• Ce modèle est fabriqué en inox ASTM A351 CF8M pour assurer une excellente résistance à la corrosion
• Sa conception taraudée conforme aux normes ISO 228/1 et ISO 7/1 garantit une compatibilité avec de nombreux raccords filetés
• Le système accepte une pression de service jusqu'à 20 bars et une plage de température de -25 °C à +180 °C pour les fluides du groupe 2
Applications
• Réseaux de transport de fluides courants compatibles du groupe 2 en milieu industriel
• Installations de chauffage, de climatisation et de distribution d'eau chaude ou froide
• Lignes de process et de distribution dans les secteurs agroalimentaire, chimique ou tertiaire
Avantages
• Résistance élevée à la corrosion grâce à la construction en inox ASTM A351 CF8M
• Serrage aisé avec une clé grâce au profil hexagonal compact
• Compatibilité avec de nombreux filetages cylindriques et coniques selon les normes ISO 228/1 et ISO 7/1
Conception
• Corps en acier inoxydable ASTM A351 CF8M moulé par procédé de cire perdue
• Filetage taraudé cylindrique selon la norme ISO 228/1
• Filetage conique compatible selon la norme ISO 7/1
Caractéristiques techniques
• Pression de service : 20 bars
• Température de service mini : -25 °C
• Température de service maxi : 180 °C
• Classe de pression : Class 150
• Longueur écrou 1/8'' : 6,3 mm
• Longueur écrou 1/4'' : 7 mm
• Longueur écrou 3/8'' : 7,5 mm
• Longueur écrou 1/2'' : 7,7 mm
• Longueur écrou 3/4'' : 9,2 mm
• Longueur écrou 1'' : 9 mm
• Longueur écrou 1'' 1/4 : 11,7 mm
• Longueur écrou 1'' 1/2 : 11,8 mm
• Longueur écrou 2'' : 13,1 mm
• Conditionnement selon diamètre : 5 à 10 pièces
• Gamme de diamètres nominaux : 1/8'' à 2''
