Présentation

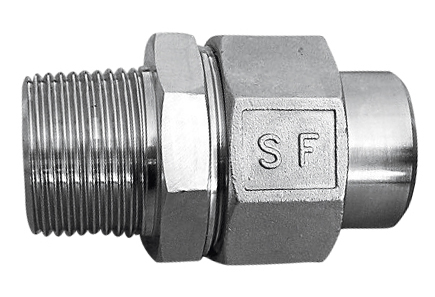

• Le raccord union de réparation Sferaco 2067 Raccord réparation mâle à souder est conçu pour l'assemblage et la réparation de canalisations en inox sous pression
• Il est équipé d'un corps en inox ASTM A312 F316L qui garantit une excellente résistance à la corrosion
• Ce modèle supporte une pression de service jusqu'à 60 bars et une plage de température de -25°C à +180°C
• Sa conception avec portée conique et étanchéité métal-métal assure une jonction fiable et durable sans joints souples
• Le système de raccordement à souder permet une intégration simple et sécurisée dans les réseaux de fluides courants du groupe 2
Applications
• Raccordement et réparation de canalisations inox pour fluides du groupe 2 en industrie
• Montage de réseaux de distribution sous pression jusqu'à 60 bars dans les installations de process
• Utilisation sur lignes de transport de fluides thermiques avec températures de -25°C à +180°C
Avantages
• Résistance élevée à la corrosion grâce à l'inox ASTM A312 F316L
• Sécurité accrue avec une pression de service admissible de 60 bars
• Étanchéité métal-métal limitant les risques de fuite et réduisant la maintenance
Conception
• Corps en inox ASTM A312 F316L usiné pour raccord union trois pièces
• Écrou en inox EN 1.4408 assurant le serrage et le maintien de l'étanchéité
• Portée conique interne conçue pour une étanchéité métal-métal sans joint élastomère
Caractéristiques techniques
• Pression de service : 60 bars
• Plage de température de service : -25 à +180°C
• Matière du corps : inox ASTM A312 F316L
• Matière de l'écrou : inox EN 1.4408
• Type d'étanchéité : métal-métal 1000 PSI
• Diamètre nominal minimum : 8 mm
• Diamètre nominal maximum : 50 mm
• Longueur minimum des versions 2067 : 40 mm
• Longueur maximum des versions 2067 : 73 mm
• Longueur minimum des versions à souder 2069 : 40 mm
• Longueur maximum des versions à souder 2069 : 62 mm
• Température minimale de service : -25°C
• Température maximale de service : +180°C
• Norme de conception : directive 2014/68/UE article 1 paragraphe 2b
• Groupe de fluide compatible : groupe 2
