Présentation

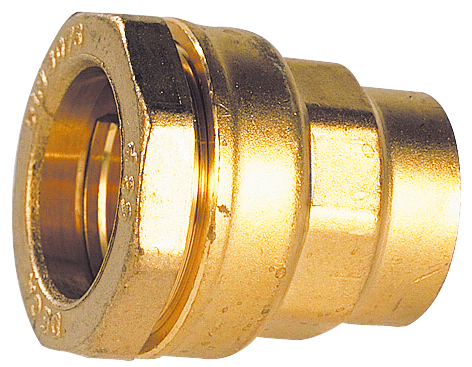

• Le raccord de réparation Sferaco 875 droit femelle réduit est conçu pour le raccordement et la réparation de réseaux en tube polyéthylène
• Il est destiné aux installations d'adduction, d'irrigation, d'arrosage et de géothermie utilisant des tubes en polyéthylène
• Ce modèle en laiton à serrage extérieur intègre un filetage femelle réduit pour l'assemblage à des composants filetés de diamètre différent
• Sa conception avec joint torique en élastomère nitrile permet de garantir une étanchéité fiable sous pression
• Le système de bague crantée et d'écrou de serrage autorise un montage aisé sur tube sans démontage complet du raccord
Applications
• Réseaux d'adduction d'eau froide en tube polyéthylène pour bâtiments résidentiels ou agricoles
• Systèmes d'irrigation et d'arrosage enterrés ou apparents alimentés par eau de réseau ou de forage
• Installations de géothermie de surface fonctionnant avec fluide eau glycolée jusqu'à 30 %
• Réseaux de récupération d'eau de pluie pour alimentation de circuits techniques
• Opérations de maintenance et de réparation sur conduites polyéthylène nécessitant un raccordement fileté femelle réduit
Avantages
• Montage possible sur le tube sans démontage préalable du raccord, ce qui réduit le temps d'intervention
• Corps, embout et bague de crantage haute en laiton matricé CW617N offrant une bonne résistance mécanique
• Homologation pour eau destinée à la consommation avec attestations de conformité sanitaire selon le diamètre nominal
• Adaptation aisée aux composants filetés grâce au filetage femelle réduit permettant le changement de diamètre
• Utilisation compatible avec eau glycolée jusqu'à une concentration de 30 % pour applications de géothermie
Conception
• Joint torique en élastomère nitrile pour assurer l'étanchéité sur une plage de température définie
• Raccord, embout et bague de crantage haute réalisés en laiton titré CW617N matricé
• Filetage taraudé cylindrique ou fileté conique conforme à la norme DIN 2999 pour le raccordement femelle
• Système de serrage extérieur par écrou et bague crantée assurant le maintien axial du tube polyéthylène
• Conception conforme à la norme DIN 8076-1 et à la certification DVGW pour les raccords polyéthylène
Caractéristiques techniques
• Pression de service jusqu'à DN63 : 16 bar
• Pression de service au-delà de DN63 : 10 bar
• Plage de température de service : +4 °C à +40 °C
• Teneur maximale en glycol : 30 %
• Longueur version 25-1/2" : 49 mm
• Longueur version 32-3/4" : 55 mm
• Longueur version 40-1" : 66 mm
• Conditionnement par version : 10 pièces
• Matériau corps et embout : laiton CW617N
• Standard filetage : DIN 2999
• Norme raccord polyéthylène : DIN 8076-1
• Attestation de conformité sanitaire DN20 à DN63 : numéro 21 ACC LY 547
• Attestation de conformité sanitaire DN75 à DN90 : numéro 23 ACC LY 671
• Garantie fabricant : 10 ans
• Pression différentielle admissible sur le réseau : 16 bar
