Présentation

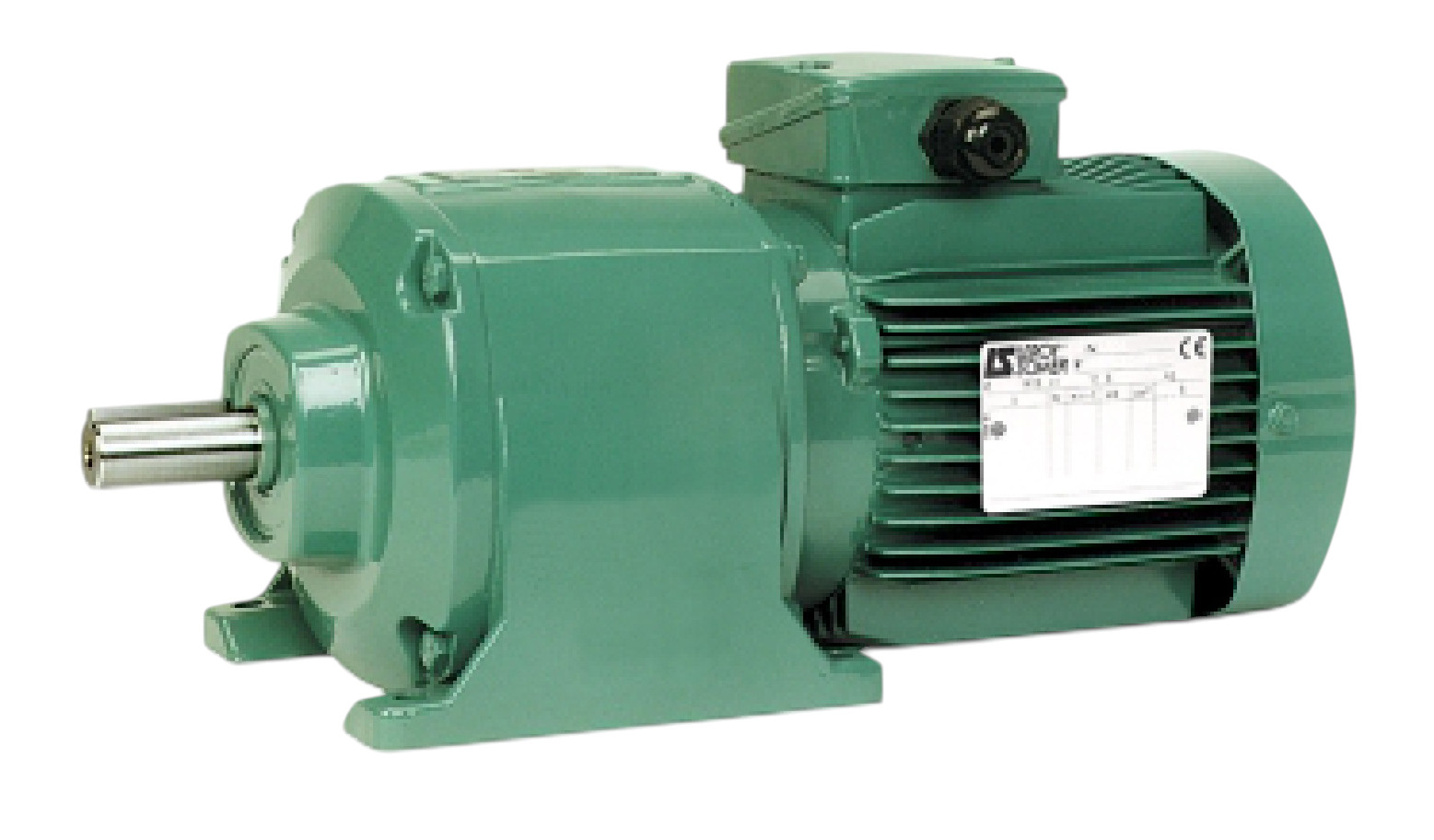

• Le motoréducteur Leroy Somer (Nidec) COMPABLOC 1700 est conçu pour l'entraînement précis d'équipements industriels nécessitant un couple élevé
• Ce modèle associe un réducteur à engrenages hélicoïdaux à un moteur asynchrone pour offrir une grande plage de rapports de réduction
• Sa conception en carter monobloc en aluminium lui confère une structure légère et robuste adaptée aux intégrations variées
• Le système d'engrenages en acier au nickel chrome cémenté trempé assure une durée de vie prolongée en service intensif
• La lubrification à vie par huile de synthèse réduit les opérations de maintenance et sécurise le fonctionnement continu
Applications
• Entraînement de convoyeurs à bande dans les lignes de production industrielles
• Motorisation de systèmes de levage légers et de positionnement automatique
• Commande de machines d'emballage et d'équipements de conditionnement
• Motorisation d'équipements de manutention continue dans la logistique et la distribution
• Entraînement de mécanismes rotatifs dans les machines spéciales et automatismes industriels
Avantages
• Fonctionnement silencieux grâce à la denture hélicoïdale et à la finition de haute précision des engrenages
• Excellente réversibilité permettant une utilisation dans des applications à inversion fréquente de sens de rotation
• Carter monobloc en aluminium assurant une grande rigidité avec une masse réduite pour faciliter la manipulation et l'installation
• Lubrification à vie par huile de synthèse limitant les arrêts de maintenance et les risques de manque de lubrification
• Large choix de montages par pattes ou par brides pour une intégration aisée sur de nombreux types de machines
Conception
• Engrenages en acier au nickel chrome cémenté trempé pour une résistance élevée à l'usure
• Denture hélicoïdale taillée au carbure avant cémentation pour une précision dimensionnelle optimale
• Joint à double lèvre sur portée rectifiée assurant une excellente étanchéité de l'huile
• Carter monobloc en aluminium permettant un alignement précis des arbres et une bonne dissipation thermique
• Montage de tous les engrenages sur arbres usinés'avec soin pour limiter les jeux et les vibrations
Caractéristiques techniques
• Type de produit : motoréducteur à engrenages hélicoïdaux
• Matière du carter : aluminium monobloc
• Matière des engrenages : acier au nickel chrome cémenté trempé
• Plage de rapports de réduction : de 1/1,6 à 1/160
• Nombre d'étages de réduction disponibles : 1 étage, 2 étages ou 3 étages selon le type
• Classe de service : AGMA 1 avec facteur de service 1
• Vitesse de rotation des moteurs associés : 1450 min-1 en version 4 pôles
• Plage de puissance des moteurs triphasés : de 0,06 kW à 0,55 kW
• Types de moteurs disponibles : versions triphasées et monophasées avec ou sans frein
• Lubrification : huile de synthèse avec remplissage à vie
• Type de joint d'étanchéité : joint à double lèvre sur portée rectifiée
• Options de montage : pattes à socle, brides BS, BD1 et BD2 selon les exécutions
• Variantes de réducteurs : CB 1701, CB 1702 et CB 1703
• Masse du réducteur seul type Cb 1701 : approximativement 2,05 kg
• Masse du réducteur seul type Cb 1702 : approximativement 3,4 kg
