Présentation

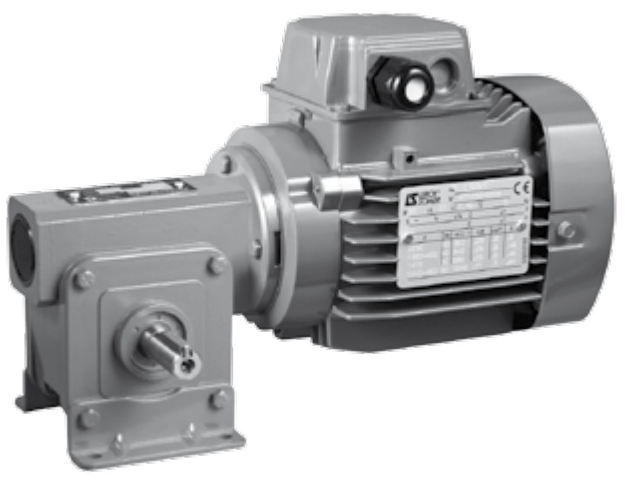

• Le motoréducteur Leroy Somer (Nidec) MINIBLOC MVAE est conçu pour l’entraînement de machines industrielles nécessitant des rapports de réduction élevés dans un encombrement réduit
• Ce modèle associe un train d’entrée à roue et vis haute qualité et un train de sortie à engrenages hélicoïdaux en acier traité pour optimiser le rendement mécanique
• Sa conception monobloc en aluminium multiposition facilite l’intégration sur différentes configurations de châssis ou de machines existantes
• Le système de lubrification à huile, prévu pour toute la durée de vie, garantit un fonctionnement fiable avec un très faible niveau de bruit
Applications
• Entraînement de convoyeurs légers et moyens dans l’industrie manufacturière et la logistique
• Motorisation de machines d’emballage, de conditionnement ou de manutention automatisée
• Commande d’équipements de process continus nécessitant des vitesses de rotation faibles et un couple élevé
• Pilotage de systèmes de positionnement ou d’indexage dans les lignes de production
• Entraînement de mélangeurs, doseurs ou petits élévateurs dans l’agroalimentaire ou la chimie légère
Avantages
• Combinaison roue et vis plus engrenages hélicoïdaux offrant de hauts rendements pour des réductions importantes
• Fonctionnement très silencieux adapté aux environnements industriels sensibles au bruit
• Carter en aluminium monobloc multiposition permettant de nombreuses solutions de montage sans accessoires complexes
• Motorisations asynchrones, à courant continu ou frein intégrable pour couvrir un large spectre d’applications
• Capot de protection plastique sur la sortie opposée pour sécuriser les montages à arbre creux ou arbre rapporté
Conception
• Carter monobloc en aluminium traité thermiquement avec perçages sur toutes les faces pour fixations multiples
• Train primaire à vis en acier trempé cémenté, filets rectifiés, engrené avec roue en bronze à haut pouvoir de glissement
• Train secondaire constitué d’engrenages hélicoïdaux en acier allié Ni Cr Mo pour une transmission de couple optimisée
• Arbres de sortie pleins ou creux avec portées de joints rectifiées et clavettes conformes à la norme DIN 6883
• Joints d’étanchéité en nitrile acrylique à lèvres antipoussière sur l’arbre lent pour une meilleure tenue dans le temps
• Lubrification par huile sans entretien, livrée avec le volume adapté au fonctionnement multiposition
• Montage universel MU avec moteurs CEI ou montage intégré MI pour une liaison compacte moteur réducteur
• Capot de protection plastique sur les sorties creuses ou arbres rapportés pour limiter les risques mécaniques
• Plage de température ambiante nominale de -16°C à +40°C pour usage industriel courant
Caractéristiques techniques
• Tailles de réducteurs disponibles : MVDE, MVBE, MVAE combinables en gamme MINIBLOC
• Moment nominal de sortie : de 15 N.m'à 200 N.m selon les versions et rapports
• Puissance moteur compatible : de 0,06 kW à 0,75 kW suivant le type de motorisation associée
• Rapports de réduction disponibles : de 1/21 à 1/623 en double étage
• Nombre d’étages de réduction : 2 étages, roue et vis en entrée, engrenages hélicoïdaux en sortie
• Réversibilité mécanique : jusqu’à un rapport de 1/100 suivant les configurations
• Type de lubrification : bain d’huile sans entretien pour la durée de vie du réducteur
• Matériau de carter : aluminium monobloc fortement nervuré pour rigidité et dissipation thermique
• Matériau roue primaire : bronze, vis primaire en acier trempé cémenté à filets rectifiés
• Arbre de sortie : plein monobloc ou arbre rapporté dans arbre creux suivant exécution
• Norme de clavette arbres : DIN 6883, tolérances d’arbres conformes CEI 72-1 (DIN 748)
• Joints d’étanchéité : nitrile acrylique à lèvres antipoussière sur arbre lent
• Plage de température ambiante nominale : -16°C à +40°C en fonctionnement normal
• Motorisations compatibles : moteurs LS triphasés'ou monophasés, moteurs frein FMD ou FCR, moteurs courant continu MFA ou MBT
• Montage de moteur : bride B14 normalisée, multiposition avec jusqu’à 8 trous pour LS 56
