Un moteur monophasé qui ronronne sans démarrer, un circulateur qui force au lancement, une pompe qui chauffe anormalement : le coupable est souvent un petit cylindre ignoré, le condensateur permanent. Sur un chantier, un installateur perd parfois une heure à suspecter le bobinage. La pièce en cause coûte pourtant quelques euros. Comprendre le rôle exact de ce composant évite des diagnostics erronés et des remplacements inutiles. Il faut aussi savoir ce qui le distingue d'un condensateur de démarrage et comment il se dimensionne. Cet article détaille son principe, ses valeurs usuelles en microfarads, les signes de vieillissement et les bons réflexes de maintenance. Le point de vue est celui d'un distributeur qui répare ces moteurs au quotidien. Vous saurez ensuite pourquoi un moteur monophasé en a besoin et comment choisir le bon modèle.
Besoin d'une pièce précise ? Consultez notre gamme de moteurs électriques et accessoires.
| Comment naît le champ tournant en monophasé | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Un moteur asynchrone monophasé ne sait pas démarrer seul. Le réseau 230 V délivre une tension alternative simple, qui crée un champ magnétique pulsé, pas tournant. Sans astuce, le rotor reste immobile et vibre. Le condensateur permanent règle ce problème en générant un second courant déphasé.
Concrètement, le moteur possède deux enroulements : un enroulement principal et un enroulement auxiliaire. Le condensateur est branché en série avec l'enroulement auxiliaire. Il déphase le courant qui le traverse d'environ 90 degrés par rapport au courant principal. Ce décalage crée un champ magnétique tournant, qui entraîne le rotor.
Le terme « permanent » a un sens précis. Ce condensateur reste connecté en permanence, pendant le démarrage et tout au long du fonctionnement. Il participe donc au couple en marche, pas seulement au lancement. C'est ce qui le différencie d'un condensateur de démarrage, débranché une fois le moteur lancé.
Ce composant agit aussi sur le facteur de puissance du moteur. En améliorant le déphasage, il limite l'appel de courant réactif et stabilise le fonctionnement. Un condensateur correctement dimensionné contribue à un rendement régulier et à une température de bobinage maîtrisée.
Le condensateur permanent équipe la grande majorité des petits moteurs monophasés du bâtiment et de l'industrie légère : pompes de surface, circulateurs, ventilateurs, motoréducteurs de faible puissance.
Un champ magnétique tournant a besoin de deux champs pulsés décalés dans le temps et dans l'espace. Les deux enroulements assurent le décalage spatial, puisqu'ils sont positionnés différemment dans le stator. Le condensateur, lui, assure le décalage temporel.
Le courant qui traverse un condensateur est en avance sur la tension. En plaçant ce composant en série avec l'enroulement auxiliaire, on avance le courant de cet enroulement par rapport au courant principal. Le réglage de la capacité ajuste cette avance, idéalement proche de 90 degrés. C'est ce décalage qui transforme deux champs pulsés en un champ tournant régulier.
Un déphasage mal calé, par exemple à 60 degrés à cause d'une capacité dérivée, dégrade la qualité du champ tournant. Le moteur démarre moins bien, vibre davantage et perd du rendement. La valeur du condensateur n'est donc pas un détail, elle conditionne directement la qualité du fonctionnement.
|
|
La confusion entre condensateur permanent et condensateur de démarrage cause beaucoup d'erreurs de remplacement. Les deux servent à créer un déphasage, mais leur logique d'usage diffère totalement.
Le condensateur de démarrage fournit un couple élevé au lancement, puis se coupe via un relais ou un contact centrifuge dès que le moteur atteint sa vitesse. Sa capacité est forte, souvent plusieurs dizaines à plusieurs centaines de microfarads. Il ne tolère pas un fonctionnement prolongé.
Le condensateur permanent reste en service en continu. Sa capacité est plus modeste, généralement entre 1,5 et 60 µF selon la puissance. Il privilégie un fonctionnement stable et un bon rendement en marche, au prix d'un couple de démarrage plus faible.
Certains moteurs exigeant un fort couple au démarrage, comme une pompe immergée ou un compresseur, utilisent les deux dispositifs. Le condensateur de démarrage agit le temps du lancement, le permanent prend le relais en marche. On parle alors de montage à double condensateur, fréquent sur les moteurs de pompe puissants.
Une erreur classique consiste à remplacer un permanent par un condensateur de démarrage électrolytique resté en circuit. Ce dernier surchauffe et claque en quelques minutes. La technologie doit correspondre à l'usage.
|
|
|
Un condensateur permanent moderne est presque toujours au polypropylène métallisé (technologie dite à film sec). Cette construction supporte un fonctionnement continu, une bonne tenue thermique et un auto-cicatrisation des micro-défauts du diélectrique. Les anciens modèles à bain d'huile se raréfient.
Trois caractéristiques se lisent directement sur le corps du composant : la capacité, la tension de service et la tolérance.
Selon la norme IEC 60252-1 applicable aux condensateurs pour moteurs à courant alternatif, ces composants sont classés par catégorie de tension et de température. Respecter ces valeurs garantit une durée de service conforme aux attentes du constructeur.
Conseil pratique : relevez toujours les trois mentions (µF, V, tolérance) avant de commander un remplacement. Une capacité identique mais une tension inférieure réduit fortement la durée de vie.
Le film de polypropylène métallisé présente une propriété recherchée : l'auto-cicatrisation. Quand un micro-défaut provoque un court-circuit local du diélectrique, la fine couche métallique s'évapore autour du point fautif et isole le défaut. Le condensateur perd une part infime de capacité mais continue de fonctionner.
Cette robustesse explique sa généralisation sur les usages permanents. Un condensateur électrolytique, lui, n'a pas cette tolérance et ne supporte pas un fonctionnement continu en courant alternatif. Il reste cantonné aux phases de démarrage brèves.

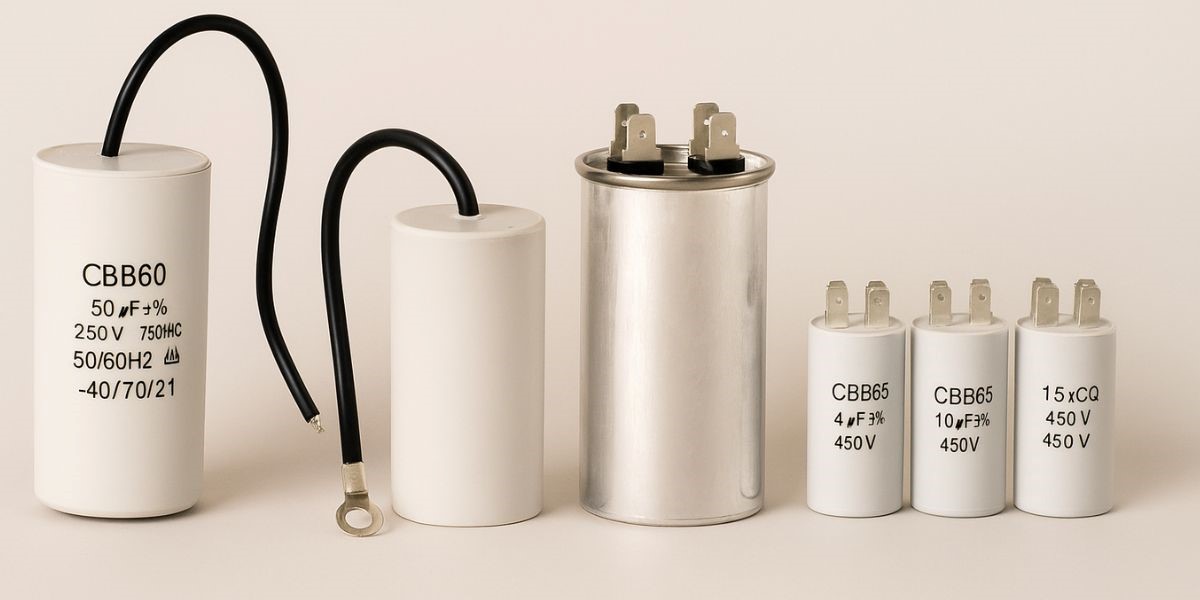

La construction se reconnaît souvent au boîtier : cylindre aluminium pour les permanents au film sec, avec faston de raccordement et parfois une vis de fixation centrale. Une résistance de décharge interne équipe les modèles soignés, pour limiter la charge résiduelle après coupure.
Les mentions peuvent prêter à confusion. Le symbole « MF » imprimé sur certains anciens condensateurs désigne en réalité le microfarad, pas le millifarad. La fréquence indiquée, 50 Hz en France, doit correspondre au réseau. La classe climatique, par exemple -25/85, précise la plage de température admissible.
| À ÉVITER | BONS RÉFLEXES | ||||||
|---|---|---|---|---|---|---|---|
|
|
Le bon réflexe reste de respecter la valeur indiquée par le constructeur du moteur, gravée sur la plaque signalétique ou sur l'ancien condensateur. C'est la référence la plus fiable, car le dimensionnement dépend de la conception des enroulements.
À titre d'ordre de grandeur, sur un moteur monophasé standard, on observe souvent une capacité d'environ 25 à 40 µF par kilowatt de puissance utile. Cette règle approximative ne remplace jamais la donnée constructeur, elle aide seulement à repérer une incohérence flagrante.
Une capacité trop faible réduit le couple : le moteur peine à démarrer en charge, chauffe et peut caler. Une capacité trop forte sature le circuit magnétique, augmente le courant dans l'enroulement auxiliaire et accélère l'échauffement. Dans les deux cas, la durée de vie du bobinage en souffre.
Le choix de la tension est tout aussi sensible. Monter un condensateur de tension inférieure à l'origine est une fausse économie : il vieillit vite et claque. À l'inverse, une tension supérieure (par exemple 450 V au lieu de 400 V) ne pose aucun problème.
En cas de doute sur la référence d'origine, mieux vaut un conseil technique avant commande qu'un choix au plus proche.
Sur un moteur ancien, l'étiquette du condensateur est parfois illisible et la plaque moteur muette sur la capacité. Plusieurs pistes aident à retrouver la bonne valeur sans tâtonner.
À défaut, mesurer la capacité de l'ancien condensateur, s'il n'est pas trop dérivé, donne une base de départ. Cette valeur reste à confronter à la puissance du moteur pour écarter une incohérence. Un écart important signale soit un condensateur déjà inadapté, soit un composant en fin de vie.
Un condensateur permanent vieillit, même sans panne brutale. Le diélectrique se dégrade lentement et la capacité dérive. Une perte de 10 à 20 % de la valeur nominale suffit déjà à dégrader le couple et le démarrage.
Plusieurs symptômes alertent sur un condensateur fatigué :
La mesure se fait condensateur déconnecté, avec un multimètre disposant d'une fonction capacimètre. Cette procédure, ainsi que les signes précis d'un composant mort, sont détaillés dans notre guide pour savoir si un condensateur est HS.
Un condensateur peut rester chargé après coupure et délivrer une décharge. Déchargez-le et travaillez hors tension. Le raccordement électrique d'un moteur relève d'un professionnel habilité, conformément à la norme NF C 15-100.
Un condensateur ne se répare pas, il se remplace. La pièce coûte peu au regard d'un moteur. Conservez la même capacité et au moins la même tension. Si le moteur est ancien et que le bobinage est aussi suspect, un diagnostic complet en atelier tranche entre réparation et remplacement du moteur.
Trois facteurs raccourcissent la vie d'un condensateur permanent. La température ambiante d'abord : un composant proche d'une source de chaleur ou mal ventilé vieillit plus vite. Les fabricants donnent souvent une durée de vie en heures à une température de référence, divisée par deux à chaque hausse marquée.
Les surtensions répétées ensuite. Un réseau instable, des micro-coupures fréquentes ou un démarrage très sollicité fatiguent le diélectrique. Une tension de service confortable, 450 V plutôt que 400 V, offre une marge utile. Les cycles de démarrage enfin : un moteur qui s'arrête et redémarre sans cesse use son condensateur plus vite qu'un moteur en marche continue.
Conseil pratique : sur une installation à forte sollicitation, notez la capacité d'origine et contrôlez le condensateur lors des maintenances périodiques. Une dérive de capacité se mesure bien avant la panne franche.
| Équipement | Rôle du condensateur | Repère |
|---|---|---|
| Pompe de surface monophasée | Assure le démarrage et la marche | 16 à 30 µF |
| Circulateur de chauffage ancien | Conditionne le bon lancement de la vitesse sélectionnée | Condensateur dédié |
| Ventilation, petit motoréducteur | Garantit un démarrage souple et un couple régulier | Valeur plaque moteur |
| Pompe de relevage monophasée | Démarrage parfois en charge, sur eaux chargées | Dimensionné en conséquence |
Le condensateur permanent se retrouve dans une grande partie des équipements que nous distribuons et réparons. Quelques cas typiques illustrent son rôle.
Sur une pompe de surface monophasée d'arrosage ou de surpression domestique, un condensateur de 16 à 30 µF assure le démarrage et la marche. Une valeur dérivée fait caler la pompe dès qu'elle doit amorcer en charge.
Sur un circulateur de chauffage ancien à moteur monophasé, le condensateur conditionne le bon lancement de la vitesse sélectionnée. Sur ces équipements, nous proposons des condensateurs pour circulateur adaptés. Les circulateurs récents à rotor noyé et électronique ErP fonctionnent autrement et n'utilisent plus ce composant.
Sur un moteur de ventilation ou un petit motoréducteur, le condensateur garantit un démarrage souple et un couple régulier. Une pompe de relevage monophasée à eaux chargées suit la même logique, avec un condensateur dimensionné pour un démarrage parfois en charge.
Pour les moteurs triphasés, la question du condensateur ne se pose pas de la même façon : c'est le couplage des enroulements qui crée le champ tournant. Notre guide sur le montage étoile ou triangle d'un moteur explique cette logique propre au triphasé.
Un condensateur permanent bien dimensionné améliore le facteur de puissance du moteur monophasé. Le moteur appelle moins de courant réactif, ce qui limite les pertes par échauffement dans le bobinage et les câbles. Sur un parc de petits moteurs en fonctionnement continu, l'effet cumulé n'est pas négligeable.
L'enjeu reste modeste à l'échelle d'un seul moteur domestique, mais réel en exploitation. Un condensateur dérivé, à l'inverse, dégrade ce facteur de puissance et fait travailler le moteur dans une zone moins efficace. Maintenir la bonne valeur participe donc à la sobriété de l'installation, sans investissement lourd.
Cette logique rejoint le cadre de l'écoconception ErP, qui pousse vers des moteurs et circulateurs plus efficaces. Sur les équipements récents à moteur électronique, le condensateur permanent disparaît au profit d'une commande intégrée. Sur le parc existant, en revanche, il reste un point de contrôle simple et utile.
Exemple de chantier : un installateur remplace une pompe de cave bruyante. Le moteur tournait mais sans couple. Mesure du condensateur : 11 µF au lieu de 20 µF annoncés. Remplacement de la seule pièce, pompe sauvée, moteur intact.
Autre cas courant en collectivité : un ventilateur de désenfumage monophasé déclenche sa protection thermique par intermittence. Le bobinage est sain au test d'isolement. Le condensateur, gonflé, a dérivé sous l'effet de la chaleur ambiante du local technique. Son remplacement par un modèle de tension supérieure règle durablement le problème.
Un moteur monophasé asynchrone ne démarre pas seul sans condensateur permanent ou dispositif équivalent. Lancé à la main, il peut continuer à tourner, mais avec un couple très faible et un échauffement rapide. Ce fonctionnement dégradé endommage le bobinage et ne constitue pas une solution viable.
Non. Augmenter la capacité au-delà de la valeur constructeur sature le circuit magnétique, fait grimper le courant dans l'enroulement auxiliaire et accélère l'échauffement du moteur. Le gain de couple est illusoire et la durée de vie chute. Respectez toujours la valeur d'origine, en microfarads comme en tension.
Conservez au minimum la tension d'origine, le plus souvent 450 V sur un réseau 230 V. Une tension supérieure est admise et plus durable. Une tension inférieure expose le composant aux surtensions et réduit fortement sa durée de vie. La capacité en µF, elle, doit rester strictement identique.
Le condensateur est une pièce d'usure. Sa défaillance après plusieurs années relève de l'usure normale, rarement de la garantie constructeur. La garantie de deux ans typique couvre les défauts de fabrication, pas le vieillissement progressif du diélectrique. Vérifiez les conditions précises auprès du fabricant du moteur.
Les signes sont un moteur qui ronronne sans démarrer, qui chauffe, ou un boîtier gonflé. La confirmation passe par une mesure au capacimètre, composant déconnecté et déchargé. Notre guide dédié au test d'un condensateur HS décrit la procédure pas à pas et les valeurs à comparer.
Non. Il convient aux moteurs monophasés conçus pour ce montage, avec enroulement auxiliaire dimensionné en conséquence. Un moteur exigeant un fort couple au démarrage, comme certaines pompes immergées, réclame en plus un condensateur de démarrage. Les circulateurs récents à électronique ErP ainsi que les moteurs triphasés n'en utilisent pas. Vérifiez toujours la conception du moteur avant d'ajouter ou de remplacer un condensateur.
| Conclusion | ||||||||||||
| Un petit cylindre de quelques euros qui conditionne tout le moteur | ||||||||||||
| Le condensateur permanent reste connecté en permanence, pendant le démarrage et tout au long du fonctionnement, et sa valeur conditionne directement la qualité du fonctionnement. Un condensateur ne se répare pas, il se remplace : conservez la même capacité et au moins la même tension. La pièce coûte peu au regard d'un moteur, et son contrôle évite des diagnostics erronés et des remplacements inutiles. | ||||||||||||
