Présentation

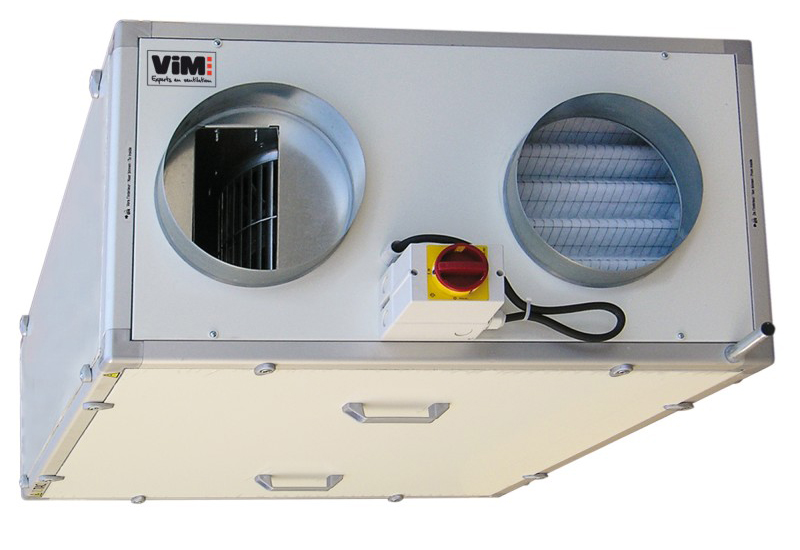

• La pompe Vim CAD HR MURAL PX est une centrale de traitement d air double flux compacte avec échangeur à contre-courant, conçue pour des débits jusqu à 1 200 m3/h avec haut rendement énergétique
• Équipée de moteurs EC basse consommation et d un échangeur air-air certifié Eurovent, elle centrale assure un pompage d air optimisé avec un excellent contrôle des débits en pression ou en débit constant
• Ce modèle gère simultanément aspiration et refoulement d air neuf et d air vicié avec récupération d énergie, garantissant une hydraulique d air efficace et une bonne étanchéité du système
• Sa conception à caisson double peau isolé en laine de roche limite fortement le niveau sonore et améliore la pression disponible pour l équilibrage des réseaux de ventilation
• Le système de régulation TACS DM intégré, avec écran et sondes de température, permet un contrôle précis du débit, de la HMT aéraulique et des différents modes de fonctionnement, y compris le freecooling et la protection antigel
Applications
• Introduction et extraction d air avec récupération d énergie dans les bâtiments tertiaires et résidentiels collectifs
• Ventilation double flux de locaux scolaires, bureaux et établissements recevant du public avec contrôle du débit d air neuf
• Renouvellement d air dans les installations monozone ou multizones avec régulation de pression constante
• Traitement d air pour locaux techniques nécessitant maîtrise de la température et de la qualité d air intérieur
• Ventilation de logements ou petits immeubles avec installation intérieure ou extérieure, horizontale ou verticale selon modèle
Avantages
• Réduction de consommation énergétique grâce à l échangeur air-air à contre-courant haut rendement jusqu à 92 pourcent
• Confort acoustique amélioré par le caisson double peau isolé en laine de roche limitant les bruits de ventilation
• Flexibilité d installation avec multiples configurations de raccordement, montage mural vertical ou horizontal selon les tailles
• Fiabilité accrue grâce aux moteurs ECM à courant continu, à la protection antigel et au contrôle électronique intégré
• Maintenance simplifiée avec accès frontal aux filtres et à l échangeur via panneau amovible et signal d encrassement des filtres
Conception
• Caisson en profilé aluminium extrudé anodisé avec panneaux double peau de 15 mm isolés en laine de roche Euroclass A1
• Echangeur air-air à contre-courant en aluminium pour température d utilisation jusqu à 80 C et rendement thermique élevé
• Ventilateurs centrifuges à action ou à réaction selon taille, motorisation ECM 230V monophasée avec protection électronique
• By-pass 50 pourcent intégré avec gestion automatique via sondes de température pour le mode freecooling
• Régulation TAC5 DM avec carte électronique, bornier, écran de programmation, sondes T1 à T5 et nombreuses fonctionnalités de contrôle et de sécurité
Caractéristiques techniques
• Type : centrale double flux murale avec échangeur à contre-courant
• Débit : 450-1 200 m3/h selon taille
• Puissance : jusqu à 1,2 kW totale extraction plus pulsion
• Protection : IP44 pour les moteurs ECM
• Température max : 80 C sur l échangeur air-air
• Étanchéité : caisson double peau avec isolation laine de roche
• Matériaux : profilés aluminium, panneaux acier prépeint extérieur et acier galvanisé intérieur, échangeur aluminium
• Alimentation électrique : 230V - 50Hz monophasé, classe d isolation B
• Régulation : TAC5 DM avec modes CA débit constant, LS débit variable et CPs pression constante
• Filtres : G4 ou M5 en standard, possibilité F7 sur l introduction d air selon taille
• Communication : Modbus RTU, Modbus TCP IP, KNX, Ethernet, WIFI, BACnet via passerelle
• Fonctions de sécurité : protection antigel par réduction de débit ou batterie de préchauffage, alarmes filtres, sondes et ventilation
• HMT max : donnée selon courbes aérauliques de chaque taille
• Débit max : 1 200 m3/h
