Présentation

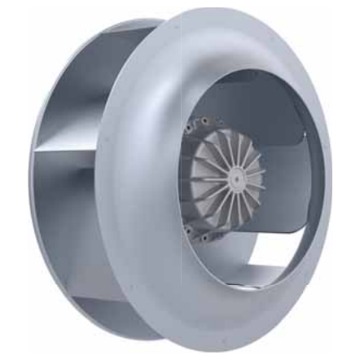

• Le ventilateur Ziehl-Abegg RH56N-4DK.7Q.AR est conçu pour les systèmes de ventilation et de climatisation en ingénierie ferroviaire
• Il est équipé d'un moteur asynchrone à courant alternatif triphasé quatre pôles permettant un fonctionnement robuste et fiable
• Ce modèle à roue libre de taille 560 mm offre un compromis performant entre débit d'air, pression disponible et niveau sonore maîtrisé
• Sa conception avec roue en aluminium et moteur en aluminium peint en gris galet garantit une bonne tenue mécanique et une résistance à la corrosion
• Le système est prévu pour un montage en position horizontale avec aspiration verticale ou horizontale selon la configuration de l'installation
Applications
• Ventilation et climatisation dans les véhicules ferroviaires et rames de train
• Extraction et insufflation d'air dans les groupes de conditionnement d'air ferroviaires
• Refroidissement d'équipements électriques ou électroniques embarqués dans le secteur ferroviaire
Avantages
• Adapté à l'ingénierie ferroviaire grâce à une conception robuste et à une large plage de températures ambiantes admissibles
• Roue en aluminium non peinte offrant un bon rendement aéraulique et une masse réduite
• Protection moteur par contact thermique intégrée pour sécuriser le fonctionnement en continu
• Indice de protection IP54 assurant une bonne protection contre la poussière et les projections d'eau
• Alimentation triphasée multi-tensions permettant une utilisation sur des réseaux 230 V, 265 V, 400 V ou 460 V
Conception
• Roue libre en aluminium non peinte montée directement sur le moteur
• Moteur en aluminium avec une couche de peinture couleur gris galet RAL 7032
• Classe thermique THCL155 pour un usage en service continu S1
• Câble d'alimentation latéral d'une longueur de 105 cm pour le raccordement électrique
• Compatibilité avec bague d'entrée dédiée mesurée selon la norme ISO 5801
Caractéristiques techniques
• Tension nominale : 3x230/400 V et 3x265/460 V
• Fréquence nominale : 50 Hz et 60 Hz
• Puissance absorbée à 400 V 50 Hz point ② : 2500 W
• Puissance absorbée à 460 V 60 Hz point ② : 4000 W
• Puissance absorbée mini à 230 V 50 Hz point ④ : 1250 W
• Courant nominal à 400 V 50 Hz : 5.20 A
• Courant nominal à 230 V 50 Hz : 5.40 A
• Courant de démarrage maxi : 60.00 A
• Vitesse nominale à 50 Hz : 1400 min-1
• Vitesse nominale à 60 Hz : 1640 min-1
• Température ambiante minimale admissible : -40 °C
• Température ambiante maximale admissible : 70 °C
• Indice de protection : IP54
• Poids : 43.10 kg
