Présentation

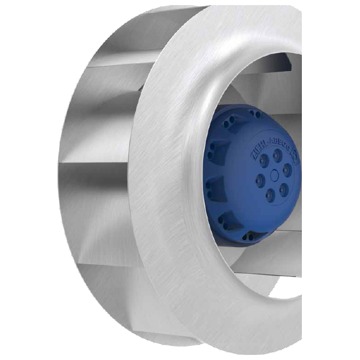

• Le ventilateur centrifuge Ziehl-Abegg L model range est conçu pour offrir une forte performance d'air dans des conditions d'installation très compactes
• Équipé d'une roue composite à géométrie de pales spécifique, il garantit un rendement élevé malgré un encombrement réduit
• Ce modèle intègre une technologie de moteur à rotor externe en courant alternatif assurant un fonctionnement fiable et nécessitant peu d'entretien
• Sa conception permet une adaptation optimale aux applications de conditionnement d'air, de réfrigération et de refroidissement d'unité
• Le système forme un investissement durable pour les installations de refroidissement industriel et tertiaire
Applications
• Ventilation et conditionnement d'air dans les installations de climatisation compacte
• Refroidissement d'unité dans les équipements de réfrigération commerciale et industrielle
• Refroidissement sélectif de composants électroniques ou mécaniques fortement sollicités
• Extraction et circulation d'air dans les fours de cuisson industriels et équipements de boulangerie
• Ventilation de process dans l'industrie de la confiserie et de la cuisson
Avantages
• Performances aérauliques élevées malgré des dimensions réduites de la roue et du ventilateur
• Comportement robuste même en présence de conditions d'installation difficiles ou défavorables
• Maintenance limitée grâce au moteur à courant alternatif à rotor externe à longue durée de vie
• Large plage de températures de fonctionnement permettant l'utilisation en environnements froids ou chauds
• Conception optimisée de la géométrie des pales pour un refroidissement ciblé des composants
Conception
• Roue en matériau composite à nombre de pales optimisé pour un débit d'air élevé
• Moteur à courant alternatif de type AC068 ou AC074 monté en rotor externe
• Structure compacte adaptée à des dimensions d'installation comprises entre 190 mm et 315 mm
• Conception de ventilateur centrifuge adaptée à une augmentation de pression significative
• Ensemble moteur-roue étudié pour un fonctionnement fiable dans une plage de températures étendue
Caractéristiques techniques
• Débit d'air max : 1900 m3/h
• Augmentation de pression max : 600 Pa
• Température de fluide admissible min : -40°C
• Température de fluide admissible max : 70°C
• Diamètre de roue min : 190 mm
• Diamètre de roue max : 315 mm
• Plage de puissance moteur : 0.06 kW à 0.26 kW
• Type de moteur : rotor externe AC068
• Deuxième type de moteur : rotor externe AC074
• Nombre de modèles de diamètre : 2 classes principales
• Tension d'alimentation moteur typique : 230 V
• Fréquence d'alimentation typique : 50 Hz
• Nombre de pôles moteur courant alternatif : 4 pôles
• Durée de fonctionnement continu estimée : 24 h
