Présentation

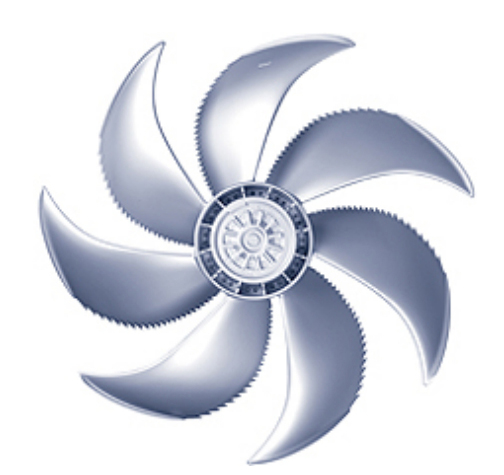

• Le ventilateur axial à moteur asynchrone deux vitesses Ziehl-Abegg FN071-SDK.6F.V7P1 est conçu pour la ventilation et l'extraction d'air dans les installations tertiaires et industrielles
• Équipé d'un moteur asynchrone deux vitesses, il permet une adaptation précise du débit d'air aux besoins de l'installation
• Ce modèle fait partie de la gamme FE2owlet, avec des pales profilées en forme de faucille pour optimiser les performances aérauliques
• Sa conception autorise une utilisation en fonctionnement continu dans une plage étendue de températures ambiantes jusqu'à 70°C
• Le système peut être commandé en vitesse sur toute la plage de fonctionnement pour optimiser la consommation d'énergie
Applications
• Ventilation d'extraction dans les bâtiments tertiaires et commerciaux
• Apport et renouvellement d'air dans les installations industrielles
• Refroidissement et ventilation de locaux techniques et de salles de machines
• Intégration dans des centrales de traitement d'air ou des caissons de ventilation
• Applications de ventilation en environnement soumis à des températures élevées jusqu'à 70°C
Avantages
• Rendement aéraulique optimisé grâce aux pales profilées en forme de faucille issues du savoir-faire bionique
• Plage de température de fonctionnement étendue de -40°C à 70°C pour une grande polyvalence d'utilisation
• Vitesse entièrement contrôlable permettant d'ajuster le débit d'air et la consommation d'énergie
• Niveau de puissance acoustique maîtrisé côté aspiration et côté refoulement pour un meilleur confort sonore
• Protection moteur par relais thermostat intégré pour une sécurité de fonctionnement accrue
Conception
• Pales de roue en aluminium moulé sous pression profilées pour un écoulement d'air optimisé
• Ensemble ventilateur et couronne murale peint en couleur RAL 9005 noir profond
• Conception standard avec moteur à courant alternatif deux vitesses commutable en couplage étoile-triangle
• Indice de protection IP54 pour une bonne résistance aux poussières et aux projections d'eau
• Anneau mural et suspension dimensionnés pour un montage en buse courte avec grille côté refoulement
Caractéristiques techniques
• Débit : 12731 m3/h
• Pression statique : 29 Pa
• Pression totale : 76 Pa
• Puissance absorbée P1 grande vitesse : 0.94 kW
• Puissance absorbée P1 petite vitesse : 0.62 kW
• Puissance utile P2 grande vitesse : 0.72 kW
• Puissance utile P2 petite vitesse : 0.31 kW
• Intensité nominale : 1.70 A
• Intensité petite vitesse : 1.05 A
• Tension d'alimentation : 3 x 400 V
• Fréquence : 50 Hz
• Vitesse de rotation : 900 tr/min
• Vitesse de rotation réduite : 690 tr/min
• Température ambiante max : 70°C
• Classe thermique moteur : THCL 155
• Indice de protection : IP54
• Rendement statique : 14.9 %
• Rendement total : 39.2 %
• Indice d'efficacité du ventilateur FEI : 1.48
• Valeur SFP spécifique : 1.193 Ws/m3
• Niveau de puissance acoustique côté aspiration pondéré A : 76 dB(A)
• Niveau de puissance acoustique côté refoulement pondéré A : 76 dB(A)
• Dimensions L x l x h : 888 x 888 x 226 mm
• Poids : 26 kg
