Présentation

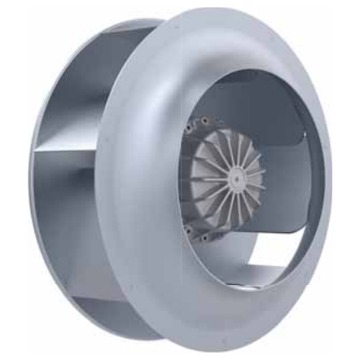

• Le ventilateur Ziehl-Abegg RH50N-4D est conçu pour la ventilation d'air en courant triphasé dans des installations industrielles et tertiaires
• Équipé d'une roue libre en aluminium non peint, il offre un fonctionnement efficace pour le déplacement d'air dans des gaines ou des caissons
• Ce modèle utilise une technologie de moteur asynchrone pour courant alternatif avec 4 pôles adaptée aux réseaux triphasés standards
• Sa conception avec protection thermique intégrée et indice de protection IP54 assure une bonne fiabilité en fonctionnement continu
• Le système est dimensionné pour fonctionner en service continu S1 dans une plage étendue de températures ambiantes
Applications
• Ventilation générale d'extraction ou de soufflage dans les bâtiments industriels
• Intégration dans des centrales de traitement d'air ou des caissons de ventilation
• Refroidissement d'équipements et de locaux techniques dans le secteur tertiaire
Avantages
• Large plage de tensions et de fréquences permettant une grande flexibilité d'installation
• Plage de températures ambiantes de fonctionnement allant de -40 °C à 70 °C selon les configurations
• Indice de protection IP54 assurant une bonne protection contre la poussière et les projections d'eau
• Roue en aluminium légère et robuste garantissant une bonne durée de vie
• Protection moteur par contact thermique limitant les risques de surchauffe
Conception
• Moteur asynchrone à courant alternatif 3-230/400 V ou 3-265/460 V pour couplage triangle ou étoile
• Entraînement 4 pôles avec vitesses nominales comprises entre 1300 min-1 et 1460 min-1 selon la fréquence
• Carter moteur en aluminium avec une couche de peinture gris galet RAL 7032
• Roue libre en aluminium non peinte prévue pour fonctionnement avec anneau d'entrée
• Raccordement électrique par câble d'alimentation latéral d'une longueur de 105 cm
Caractéristiques techniques
• Technologie moteur : courant alternatif triphasé 3-230/400 V ou 3-265/460 V
• Fréquences nominales : 50 Hz, 60 Hz et 80 Hz
• Puissance absorbée nominale : 1.30 kW à 2.10 kW
• Courant nominal : de 2.60 A à 5.90 A
• Vitesse nominale : de 1300 min-1 à 1460 min-1
• Courant de démarrage : de 8.00 A à 17.00 A
• Classe thermique : THCL155
• Température ambiante minimale autorisée : -40 °C
• Température ambiante maximale autorisée : 70 °C
• Indice de protection moteur : IP54
• Puissance absorbée à 400 V 50 Hz point I-① : 660 W
• Vitesse à 400 V 50 Hz point I-① : 1410 min-1
• Niveau de puissance acoustique d'aspiration max : 79 dB(A)
• Poids : 20.90 kg
• Longueur du câble d'alimentation : 105 cm
