Présentation

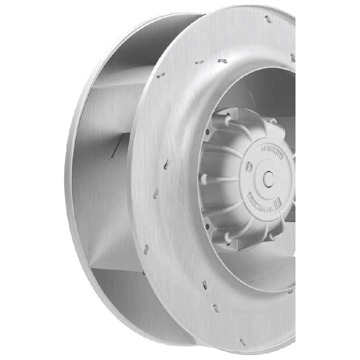

• Le ventilateur centrifuge Ziehl-Abegg M model range est conçu pour la ventilation et le déplacement d'air dans des installations exigeantes
• Il est équipé d'une roue en aluminium dont la géométrie permet un fonctionnement en roue libre ou dans une volute
• Ce modèle est adapté aux applications avec fortes contraintes mécaniques et températures élevées
• Sa conception permet d'atteindre des pressions statiques élevées en association avec des moteurs 2 pôles
• Le système est disponible avec des certifications ATEX et IECEx pour les atmosphères potentiellement explosives avec gaz inflammables
Applications
• Ventilation et conditionnement d'air dans les installations de climatisation et de réfrigération industrielle
• Refroidissement et ventilation dans la technologie ferroviaire et les transports
• Séchage d'air dans les installations de séchage industrielles
• Gestion d'air dans les installations d'énergie solaire, bioénergie et piles à combustible
• Ventilation de composants électroniques dans les variateurs de fréquence et machines de production
Avantages
• Utilisation universelle grâce à une large plage de performances et de tailles disponibles
• Régulation possible à 100% de la vitesse pour un ajustement précis du débit d'air
• Roue en matériau composite haute performance ZAmid offrant légèreté et robustesse
• Disponibilité de certifications ATEX et IECEx pour une utilisation en zone à risque d'explosion
• Possibilité d'emploi aussi bien en roue libre que dans un carter spirale pour une grande flexibilité d'intégration
Conception
• Roue centrifuge en aluminium à géométrie optimisée pour fortes pressions statiques
• Compatibilité avec moteurs à rotor externe en technologie courant alternatif
• Plage de tailles normalisées de 225 mm à 630 mm pour différentes configurations d'installation
• Option de technologie moteur ECblue à haut rendement disponible sur demande
• Conception permettant un fonctionnement dans une plage de température du fluide allant de -35°C à +80°C
Caractéristiques techniques
• Débit d'air maximum : 14500 m3/h
• Augmentation de pression maximum : 1750 Pa
• Plage de température du fluide : -35°C à +80°C
• Plage de puissance moteur : 0.19 kW à 3.3 kW
• Diamètre de roue minimum : 225 mm
• Diamètre de roue maximum : 630 mm
• Nombre de pôles moteur : 2 pôles
• Plage de vitesse de rotation : 1 000 tr/min à 3 000 tr/min
• Indice de protection typique : 54 IP
• Tension d'alimentation typique : 400 V
• Fréquence d'alimentation : 50 Hz
• Facteur de puissance moyen : 0.9 cos phi
• Niveau de bruit moyen : 75 dB(A)
• Rendement aéraulique moyen : 70 %
