Présentation

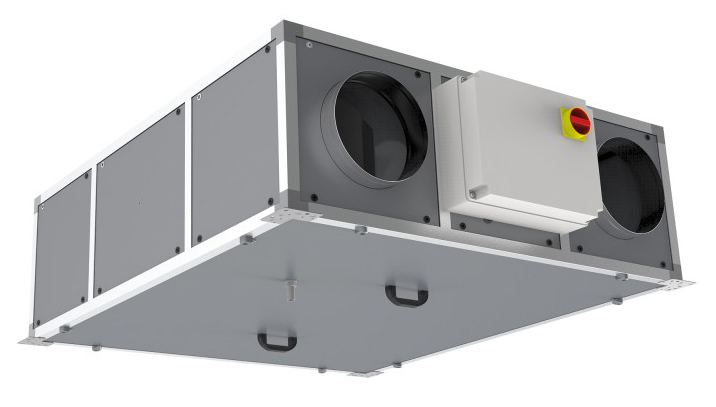

• La centrale double flux Vim CAD HR DUO H assure l’introduction et l’extraction d’air avec récupération d’énergie grâce à un échangeur à contre-courant haut rendement
• Équipée de ventilateurs à réaction avec moteurs ECM à haut rendement, elle offre un contrôle précis du débit et de la pression pour optimiser le pompage d’air, l’aspiration et le refoulement dans les réseaux de ventilation
• Ce modèle intègre une régulation EVCO Plug & Play communicante Modbus et BACnet, permettant un contrôle avancé du système aéraulique, de la pression et des débits en fonction des besoins réels
• Sa conception horizontale avec raccordement des gaines en ligne et nombreuses possibilités de positionnement des piquages facilite l’intégration dans les installations neuves ou en rénovation
• Les composants, dont l’échangeur air-air certifié, les filtres haute efficacité et le by-pass modulant 50 %, garantissent un excellent niveau d’étanchéité, de performances hydrauliques d’air et de confort acoustique
Applications
• Introduction et extraction d’air avec récupération d’énergie dans les bâtiments tertiaires et résidentiels collectifs
• Ventilation simple ou multizone avec régulation en débit constant, débit variable ou pression constante selon les exigences de l’installation
• Renouvellement d’air contrôlé dans les locaux techniques, bureaux, salles de réunion et établissements recevant du public
• Utilisation en intérieur ou en extérieur avec toiture pare-pluie pour centrales de traitement d’air compactes
• Association avec batteries eau chaude, eau froide ou électriques externes pour le chauffage, l’antigel ou le rafraîchissement de l’air soufflé
Avantages
• Réduction de consommation énergétique grâce à l’échangeur à plaques à contre-courant avec efficacité thermique jusqu’à 90 %
• Fiabilité accrue grâce aux moteurs ECM haute efficacité et à la protection thermique électronique intégrée
• Maintenance simplifiée avec accès latéral aux filtres, à l’échangeur, aux batteries et aux ventilateurs
• Construction robuste en panneaux double peau isolés et profilés aluminium adaptés aux environnements de corrosivité jusqu’à C5
• Polyvalence de régulation avec modes VAV, CAV et COP, communication Modbus et BACnet pour intégration en GTC
Conception
• Structure autoportante en profilé d’aluminium extrudé et panneaux double peau 25 mm en acier allié ZM310, isolés par mousse polyuréthane injectée
• Échangeur air-air à plaques aluminium à contre-courant avec by-pass 50 % motorisé pour gestion du free-cooling et de la protection antigel
• Ventilateurs à roue libre à réaction métallique, incombustibles A1, pilotés par moteurs ECM haute efficacité
• Filtration sur l’air neuf par filtres miniplis FIFI F7 ePM1 70 % et sur l’air repris par filtres FIFI M5 ePM10 50 % pour une qualité d’air optimisée
• Régulation EVCO intégrée avec armoire de raccordement, sondes de température multiples, transmetteur de pression et écran tactile déporté EPIcolor
Caractéristiques techniques
• Débit : 450-5800 m3/h selon taille 04-58
• Puissance : 2 x 161-2 x 1850 W selon modèle
• Alimentation : 230 V monophasé ou 400 V triphasé 50/60 Hz selon taille
• Protection : IP54 classe B ou F selon modèle
• Température max : compatible applications de ventilation standard avec protection antigel par régulation
• Étanchéité : panneaux double peau isolés avec joints d’étanchéité sur piquages circulaires
• Matériaux : structure aluminium et acier allié ZM310, échangeur aluminium, batteries cuivre/aluminium en option
• Régulation : EVCO avec modes CAV, VAV et COP, communication Modbus RTU, Modbus TCP/IP et BACnet IP
• Filtration : filtres air neuf F7 ePM1 70 % et filtres reprise M5 ePM10 50 %
• Motorisation : moteurs ECM à haut rendement avec pilotage 0-10 V
• By-pass : 50 % motorisé intégré sur l’air neuf
• Montage : version horizontale H avec servitude droite ou gauche et raccordement en ligne
• Débit max : 5800 m3/h
