Présentation

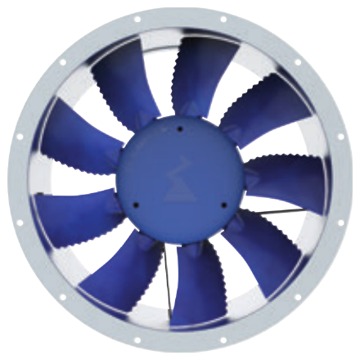

• Le ventilateur Ziehl-Abegg MAXventowlet DN56V est conçu pour le déplacement d'air en installations industrielles fonctionnant en courant triphasé
• Équipé d'une roue à 9 pales en matériau composite haute performance, il assure un débit d'air élevé avec une bonne efficacité énergétique
• Ce modèle utilise des moteurs normalisés NEMA avec technologie de moteur à aimant permanent pour un fonctionnement fiable et durable
• Sa conception en version à 2 pôles ou 4 pôles permet d'adapter la vitesse de rotation et la puissance aux besoins de l'installation
• Le système est prévu pour fonctionner dans une plage de température ambiante allant de -20 °C à 50 °C, ce qui le rend adapté à de nombreux environnements
Applications
• Ventilation d'extraction et de soufflage dans les installations industrielles fonctionnant en courant triphasé
• Refroidissement d'équipements et de machines nécessitant un important débit d'air continu
• Mise en surpression ou désenfumage d'espaces techniques après étude aéraulique adaptée
Avantages
• Adaptation facile aux besoins grâce aux versions à 2 pôles ou 4 pôles et à plusieurs angles de pales réglés en usine
• Moteur normalisé NEMA avec technologie à aimant permanent assurant un rendement énergétique optimisé
• Plage de température ambiante étendue de -20 °C à 50 °C permettant une utilisation dans des environnements exigeants
Conception
• Roue à 9 pales en matériau composite haute performance ou ZAmid non peinte selon la version
• Entraînement par moteur triphasé NEMA totalement fermé avec ventilation externe de type TEFC
• Montage en longue volute avec collerette d'aspiration, avec possibilité de version à carcasse courte ou à buse d'aspiration intégrée sur demande
Caractéristiques techniques
• Tension nominale : 3-460 V
• Fréquence nominale : 60 Hz
• Température ambiante minimale : -20 °C
• Température ambiante maximale : 50 °C
• Nombre de pales : 9
• Puissance nominale version DN56V-2DF.H7.11.G9 : 10 ch
• Puissance nominale version DN56V-2DF.H7.14.G9 : 15 ch
• Puissance nominale version DN56V-4DF.D7.14.G9 : 1.5 ch
• Puissance nominale version DN56V-4DF.F7.34.G9 : 5 ch
• Poids version DN56V-2DF.H7.11.G9 : 196.7 lb
• Poids version DN56V-2DF.H7.14.G9 : 248.7 lb
• Poids version DN56V-4DF.D7.14.G9 : 112.0 lb
• Poids version DN56V-4DF.E7.24.G9 : 145.1 lb
• Rendement de pointe version DN56V-2DF.H7.11.G9 : 50.8 %
• Rendement de pointe version DN56V-4DF.D7.19.G9 : 48.7 %
