Présentation

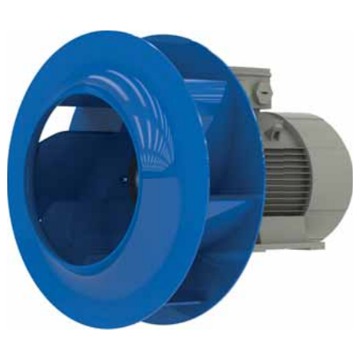

• Le ventilateur Ziehl-Abegg ZArail RH45W-4R est conçu pour la ventilation d'air dans des installations tertiaires et industrielles exigeantes
• Équipé d'une roue en tôle d'acier brillante avec revêtement poudre bleu outremer, il assure un fonctionnement fiable et une bonne tenue à la corrosion
• Ce modèle intègre un moteur standard à deux vitesses avec un nombre de pôles 4-2 pour adapter le débit d'air aux besoins de l'installation
• Sa conception avec anneau d'entrée optimisé permet d'améliorer les performances aérauliques et de réduire les pertes de charge en aspiration
• Le système est protégé par un degré de protection IP55 et une classe thermique THCL155 pour une utilisation sécurisée en environnement difficile
Applications
• Ventilation d'extraction d'air dans bâtiments tertiaires et locaux techniques
• Insufflation et reprise d'air dans installations de traitement d'air centralisé
• Renouvellement d'air dans ateliers industriels et zones de production
• Ventilation générale dans parkings couverts et entrepôts logistiques
• Intégration dans des centrales de traitement d'air ou caissons de ventilation
Avantages
• Adaptation du fonctionnement grâce au moteur double vitesse 4-2 pôles
• Protection élevée contre la poussière et les projections d'eau avec le degré IP55
• Large plage de températures d'air ambiant de -30°C à 60°C pour une souplesse d'utilisation
• Roue en tôle d'acier avec revêtement poudre offrant une bonne résistance mécanique
• Anneau d'entrée optimisé permettant de meilleures performances aérauliques selon la norme ISO 5801
Conception
• Roue centrifuge en tôle d'acier brillante, revêtue par poudre couleur bleu outremer
• Anneau d'entrée fourni séparément, revêtement poudre RAL 7032 gris galet ou version non peinte
• Moteur standard en montage IMB3 avec installation en position horizontale
• Classe thermique du moteur THCL155 adaptée aux températures de fonctionnement élevées
• Degré de protection IP55 pour une utilisation en environnements poussiéreux ou humides
Caractéristiques techniques
• Nombre de pôles moteur : 4-2 pôles
• Tension nominale 50 Hz : 400 V
• Fréquence nominale 50 Hz : 50 Hz
• Puissance moteur 50 Hz : 1.90/6.90 kW
• Courant nominal 50 Hz : 3.80/14.90 A
• Vitesse de rotation 50 Hz : 1460/2900 min-1
• Poids version 50 Hz : 92.00 kg
• Tension nominale 60 Hz : 460 V
• Fréquence nominale 60 Hz : 60 Hz
• Puissance moteur 60 Hz : 3.00/10.60 kW
• Courant nominal 60 Hz : 5.30/18.40 A
• Vitesse de rotation 60 Hz : 1735/3470 min-1
• Poids version 60 Hz : 108.00 kg
• Température ambiante minimum : -30°C
• Température ambiante maximum : 60°C
• Classe thermique : THCL155
• Degré de protection : IP55
