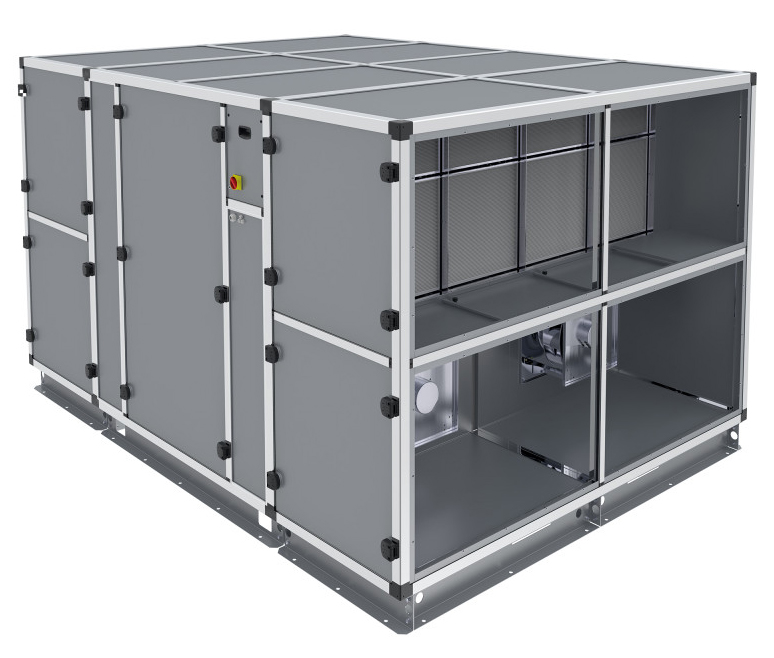

Cta double flux avec échangeur à plaques
Vim CAD HR BASIC XL

Présentation

• La centrale de traitement d'air double flux avec échangeur à plaques contre-courant Vim CAD HR BASIC XL est capable de gérer des débits jusqu'à 22 000 m3/h, dédiée au pompage et au contrôle des flux d'air neuf et extrait
• Équipée de ventilateurs à réaction roue libre avec moteur ECM basse consommation et d un système hydraulique optimisé pour la récupération de chaleur, elle centrale assure une excellente efficacité énergétique
• Ce modèle permet l aspiration et le refoulement d'air avec récupération de chaleur jusqu'à 90 %, tout en conservant une très bonne étanchéité aéraulique et une pression maîtrisée sur le réseau
• Sa conception à double peau avec isolation de 70 mm et panneaux en acier allié ZM310 garantit une résistance élevée à la corrosion en environnement C4-C5 et un contrôle optimal des pertes thermiques
• Les composants modulaires livrés en plusieurs parties facilitent l intégration dans tout système de ventilation ou CTA, idéale pour les installations tertiaires et industrielles nécessitant un débit d'air important et une HMT de réseau maîtrisée

Applications

• Introduction et extraction d'air avec récupération de chaleur dans les bâtiments tertiaires et industriels
• Ventilation double flux des locaux recevant du public avec contrôle du débit et de la pression aéraulique
• Traitement d'air neuf et reprise d'air vicié avec filtration ePM1 et ePM10
• Installation en intérieur ou en extérieur sur pieds ou châssis avec toit pare-pluie
• Intégration dans un système de GTC via Modbus ou BACnet pour contrôle et supervision centralisés

Avantages

• Réduction de consommation énergétique grâce aux moteurs ECM basse consommation et à l échangeur à contre-courant haut rendement
• Maintenance simplifiée avec accès en façade aux filtres, à l échangeur, aux batteries et aux ventilateurs
• Construction robuste en panneaux double peau ZM310 isolés 70 mm pour une excellente résistance à la corrosion en environnement C4-C5
• Fiabilité accrue grâce à une étanchéité aéraulique contrôlée selon EN13141-7 avec classes de fuites internes et externes A1-A2
• Compatibilité universelle via une régulation communicante EVCO intégrée, Modbus RTU/TCP et BACnet IP avec commande tactile déportée

Conception

• Structure autoportante en profilé d aluminium extrudé avec châssis acier allié ZM310 d une hauteur de 170 mm
• Panneaux double peau avec isolation mousse polyuréthane 70 mm, classement au feu B-S2 d0 et résistance à la corrosion C5
• Échangeur à plaques aluminium à contre-courant offrant une faible perte de charge et une haute efficacité de récupération de chaleur
• By-pass motorisé 100 pourcent modulant avec servo-moteur 230 V monophasé proportionnel pour gestion du free cooling
• Ventilateurs à réaction type roue libre associés à un moteur tri 400 V 50-60 Hz ECM IP54 classe B avec protection thermique électronique intégrée

Caractéristiques techniques

• Débit : 8 000-22 000 m3/h selon taille
• Puissance : Moteurs ECM tri 400 V 50-60 Hz basse consommation
• Protection : IP54 pour la motorisation principale
• Température max : 50 C sur batterie de post-chauffe avec thermostat de sécurité
• Étanchéité : Classe D1 L2 T2 TB2 selon EN 1886, fuites A1 externes et A2 internes
• Matériaux : Structure aluminium extrudé, panneaux acier allié ZM310 double peau avec isolation polyuréthane 70 mm
• Filtration : Filtres miniplis FIFI F7 ePM1 55 pour soufflage et FIFI M5 ePM10 50 pour reprise
• Régulation : EVCO communicante Modbus RTU TCP et BACnet IP avec commande tactile déportée
• Échangeur : Plaques aluminium contre-courant haut rendement à faible perte de charge
• By-pass : By-pass 100 pourcent modulant monté sur l air neuf
• Batteries : Options électrique post-chauffage, eau chaude haute et basse température, batterie antigel
• Tailles : 5 tailles 80 105 130 170 220
• Débit max : 22 000 m3/h
