Présentation

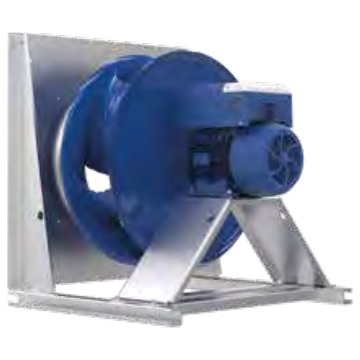

• Le ventilateur centrifuge Ziehl-Abegg ZAbluefin PMblue ER10I est conçu pour l'extraction et l'insufflation d'air dans des installations de traitement d'air à haut rendement énergétique
• Équipé d'une roue centrifuge haute performance en tôle d'acier poudrée de couleur bleu ultramarine RAL 5002, il offre une excellente robustesse en service continu
• Ce modèle intègre une buse d'entrée avec dispositif de mesure du débit d'air permettant un contrôle précis du fonctionnement aéraulique
• Le moteur synchrone à aimants permanents de classe d'efficacité IE4 est associé à un module de commande PMcontrol basic-M monté sur le moteur
• Le système est prévu pour un montage horizontal avec une protection thermique par sonde PTC et un degré de protection IP54
Applications
• Ventilation d'extraction et de soufflage dans les centrales de traitement d'air tertiaires et industrielles
• Renouvellement d'air dans les bâtiments commerciaux nécessitant une haute efficacité énergétique
• Intégration dans des caissons et unités de ventilation pour réseaux de gaines circulaires ou rectangulaires
• Applications de climatisation et de chauffage ventilé avec contrôle précis du débit d'air
• Systèmes de ventilation conformes aux exigences de la directive ErP 2015 et niveaux futurs
Avantages
• Très haut rendement global grâce à la combinaison roue ZAbluefin et moteur synchrone PMblue IE4
• Réduction de la consommation électrique par rapport aux moteurs asynchrones standard grâce à une efficacité moteur jusqu'à 92,8 %
• Surveillance facilitée du point de fonctionnement grâce à la buse d'entrée avec mesure intégrée du débit d'air
• Adaptation simple aux réseaux grâce à un ventilateur plug fan compact avec accessoires de raccordement disponibles
• Fonctionnement sécurisé par protection thermique PTC et degré de protection IP54 pour le moteur
Conception
• Roue centrifuge à haute performance réalisée en tôle d'acier brillante avec revêtement par poudre résistance classe 1 L-TI-0585
• Surface de la roue et du ventilateur de couleur bleu ultramarine RAL 5002 assurant une protection anticorrosion durable
• Buse d'entrée profilée intégrant un dispositif de mesure du débit d'air pour un contrôle en continu
• Moteur synchrone à aimants permanents PMblue avec module de commande PMcontrol basic-M monté sur le moteur
• Montage en position horizontale avec possibilités de raccords flexibles, grilles de protection et plots antivibratiles à ressort ou caoutchouc
Caractéristiques techniques
• Puissance nominale moteur : 10,80 kW
• Puissance nominale moteur max : 22,00 kW
• Tension nominale d'alimentation : 380-480 V
• Fréquence nominale : 50-60 Hz
• Efficacité moteur : 91,9 %
• Efficacité moteur max : 92,8 %
• Courant nominal : 18,0-14,5 A
• Courant nominal max : 38,0-30,0 A
• Vitesse nominale : 880 tr/min
• Vitesse nominale max : 1130 tr/min
• Vitesse maximale mécanique : 1130 tr/min
• Puissance utile maximum : 23,00 kW
• Rendement aéraulique de pointe : 75,0 %
• Température minimale du fluide : -20 °C
• Température maximale du fluide à vitesse max : 40 °C
• Degré de protection moteur : IP54
• Classe thermique : 155
• Poids du ventilateur : 306,00 kg
• Poids du ventilateur max : 361,00 kg
• Longueur totale T : 1160 mm
• Dimension T1 : 1248 mm
• Hauteur H2 : 1026 mm
