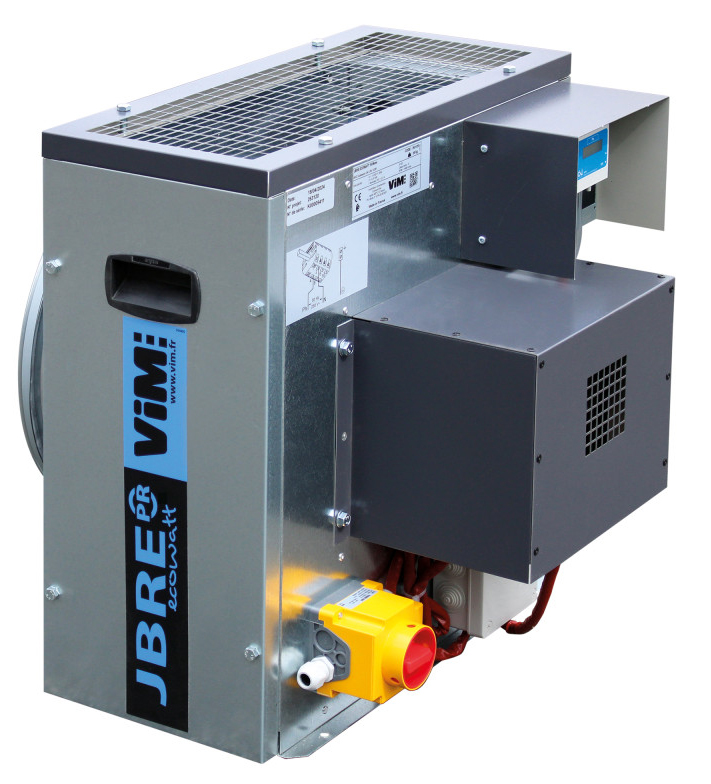

Caisson d'extraction d'air C4 régulé à pression constante
Vim JBRE ECOWATT PR

Présentation
• Le caisson d extraction Vim JBRE ECOWATT PR offre un pompage d air efficace avec pression constante pour la ventilation des locaux tertiaires et collectifs
• Équipée d une roue à réaction haute performance et d un moteur ECM basse consommation hors du flux d air, l unité garantit un excellent rendement aéraulique et un contrôle précis du débit et de la pression
• Ce modèle permet une aspiration et un refoulement régulés jusqu à 2 800 m3/h, tout en maintenant une bonne étanchéité du système de ventilation et une pression stable en fonctionnement COP
• Sa conception en tôle d acier galvanisé avec caisson C4 agréé 400 C 1/2h produit assure une grande robustesse et une hydraulique d air optimisée pour les installations de VMC
• Le système de régulation VCHV avec coffret IP54 et afficheur digital facilite le réglage de la consigne de pression et le contrôle continu des performances

Applications
• Extraction d air en habitat collectif avec VMC simple flux ou hygroréglable
• Ventilation et reprise d air en locaux tertiaires nécessitant pression constante
• Installation en intérieur ou extérieur sur réseaux de ventilation C4
• Renouvellement d air dans les systèmes de VMC hygroréglable A et B
• Reprise d air sur installations de confort et de ventilation mécanique contrôlée

Avantages
• Réduction de consommation énergétique grâce au moteur ECM basse consommation hors du flux d air
• Maintenance simplifiée avec caisson équipé de poignées et accès direct aux composants
• Construction robuste en tôle d acier galvanisé agréée 400 C 1/2h pour les applications C4
• Fiabilité accrue grâce à la régulation automatique du débit ou de la pression en mode COP
• Polyvalence d installation avec possibilité de montage intérieur ou extérieur et refoulement vertical modifiable sur site

Conception
• Caisson en tôle d acier galvanisé avec 4 points de fixation pour une pose sécurisée
• Turbine à réaction haute performance en acier galvanisé avec accouplement direct
• Moteur à commutation électronique ECM monophasé 230 V 50 Hz de classe F, positionné hors du flux d air
• Coffret de régulation VCHV IP54 monté et câblé d usine avec afficheur 4 digits
• Interrupteur de proximité cadenassable INTZ et dépressostat BDEZ disponibles selon version pour un contrôle affiné de la pression
• Configuration de refoulement vertical d usine, modifiable sur site en inversant une trappe latérale et la grille

Caractéristiques techniques
• Type : Caisson d extraction d air C4 régulé à pression constante
• Taille : 28
• Vitesse maxi : 1 490 tr/min
• Puissance : 370 W
• Alimentation : 230 V monophasé 50 Hz
• Intensité max : 2,2 A
• Protection moteur : IP20 classe F
• Régulation : pression constante COP par coffret VCHV IP54
• Température max : 400 C 1/2h catégorie C4
• Étanchéité : caisson métallique galvanisé avec raccordements adaptés VMC
• Matériaux : tôle d acier galvanisé pour le caisson et la turbine
• Installation : intérieur ou extérieur avec refoulement vertical modifiable
• Compatibilité : VMC hygroréglable A et B selon avis technique
• Débit max : 2 800 m3/h
