Présentation

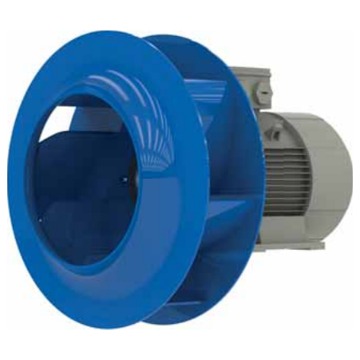

• Le ventilateur Ziehl-Abegg ZArail RH31W..3R est conçu pour la ventilation d'air dans des installations de traitement d'air industrielles et tertiaires
• Équipé d'un moteur deux vitesses et d'une roue en tôle d'acier peinte, il garantit un fonctionnement fiable sur une large plage de conditions
• Ce modèle dispose d'une classe thermique THCL155 et d'un indice de protection IP55 pour une utilisation en environnements exigeants
• Sa conception permet une installation en position horizontale de type IMB3 avec raccordement en couplage étoile et double étoile
• Le système est compatible avec des températures ambiantes comprises entre -30°C et 60°C pour une grande flexibilité d'exploitation
Applications
• Ventilation d'air dans les centrales de traitement d'air pour bâtiments tertiaires
• Extraction et insufflation d'air dans les installations industrielles
• Renouvellement d'air dans les locaux techniques et salles de machines
• Intégration dans des caissons de ventilation et unités de traitement d'air
• Ventilation d'air dans les process nécessitant une large plage de températures ambiantes
Avantages
• Fonctionnement à deux vitesses permettant d'adapter le débit d'air aux besoins de l'installation
• Protection IP55 offrant une bonne résistance à la poussière et aux projections d'eau
• Plage de température ambiante de -30°C à 60°C adaptée à de nombreuses applications
• Roue en tôle d'acier peinte et bague d'entrée fournie pour une aéraulique optimisée
• Construction robuste avec motorisation normalisée pour une maintenance facilitée
Conception
• Roue centrifuge en tôle d'acier brillante, thermolaquée en bleu outremer
• Bague d'entrée fournie séparément, thermolaquée RAL 7032 gris galet
• Moteur asynchrone deux vitesses à 4 et 2 pôles avec couplage étoile et double étoile
• Montage mécanique selon disposition IMB3 pour installation sur châssis ou bâti
• Indice de protection IP55 et classe thermique THCL155 pour service industriel
Caractéristiques techniques
• Fréquence nominale : 50 Hz
• Tension nominale à 50 Hz : 400 V
• Puissance moteur à 50 Hz : 0.15/1.20 kW
• Courant nominal à 50 Hz : 0.67/3.20 A
• Vitesse de rotation à 50 Hz : 1480/2910 min-1
• Poids version 50 Hz : 27.00 kg
• Fréquence nominale : 60 Hz
• Tension nominale à 60 Hz : 460 V
• Puissance moteur à 60 Hz : 0.25/2.00 kW
• Courant nominal à 60 Hz : 1.10/4.90 A
• Vitesse de rotation à 60 Hz : 1790/3540 min-1
• Poids version 60 Hz : 39.00 kg
• Plage de température ambiante : -30 à 60 °C
• Nombre de pôles moteur : 4-2 pôles
• Indice de protection : IP55
