Présentation

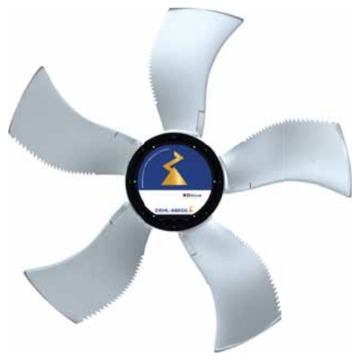

• Le ventilateur Ziehl-Abegg FE2owlet-ECblue FN100 est conçu pour le refroidissement d'huile de transformateur et les applications de ventilation industrielle exigeantes
• Équipé d'un moteur à commutation électronique pour courant triphasé 380-480 V, il offre un rendement énergétique élevé et une régulation précise de la vitesse
• Ce modèle fournit un débit d'air important avec une pression disponible adaptée aux systèmes de refroidissement par soufflage ou aspiration
• Sa conception robuste avec pales en aluminium peintes et rotor protégé garantit une longue durée de vie en fonctionnement continu
• Le système intègre une gestion active de la température du moteur et un contrôleur intégré pour une mise en service simplifiée
Applications
• Refroidissement d'huile de transformateurs de puissance en poste électrique
• Ventilation et refroidissement d'équipements industriels fonctionnant en continu
• Extraction ou insufflation d'air dans des installations techniques nécessitant un débit élevé
Avantages
• Rendement élevé grâce à la technologie moteur à commutation électronique et à l'optimisation aéraulique des pales
• Large plage de tension d'alimentation triphasée 380-480 V facilitant l'intégration sur différents sites
• Fonctionnement fiable en continu grâce à la gestion active de la température du moteur
• Construction robuste en aluminium avec peinture de protection adaptée aux environnements industriels
• Conformité aux exigences ErP 2015 et certifications CE et UL pour une utilisation internationale
Conception
• Moteur à commutation électronique pour courant alternatif triphasé avec contrôleur intégré
• Hélice à 5 pales en aluminium thermolaqué, teinte RAL 9006 blanc aluminium
• Rotor en aluminium avec une couche de peinture teinte RAL 5002 bleu outremer
• Indice de protection du moteur IP54 avec gestion thermique active intégrée
• Conception avec collerette circulaire et grille de protection côté aspiration ou des deux côtés selon la version
Caractéristiques techniques
• Tension nominale : 380-480 V triphasé
• Fréquence nominale : 50-60 Hz
• Puissance d'entrée max : 2.40 kW
• Courant nominal : 3.00-3.80 A
• Vitesse nominale : 850 min-1
• Vitesse de rotation à pression 0 Pa : 850 min-1
• Puissance moteur à pression 0 Pa : 1650 W
• Débit d'air à pression 0 Pa : 9.8 m3/s
• Classe thermique : THCL155
• Température ambiante minimale admissible : -35 °C
• Température ambiante maximale admissible : 45 °C
• Rendement spécifique nspat : 51.4 %
• Efficacité ErP réelle : 55.5 %
• Efficacité ErP cible : 40.0 %
• Indice de protection électrique : IP54
• Nombre de pales : 5
• Niveau de puissance acoustique côté aspiration à 850 min-1 : 90 dB(A)
• Courant à 400 V et 850 min-1 : 3.70 A
• Poids version grille aspiration : 73.70 kg
• Poids version grille deux côtés : 78.40 kg
