Présentation

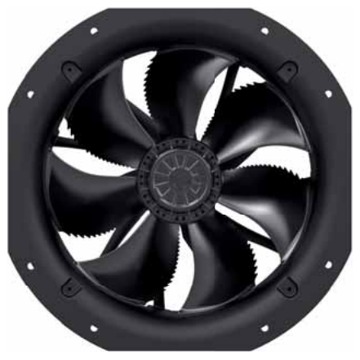

• Le ventilateur Ziehl-Abegg FE2owlet ZAplus ZN045-VDL.4F.V7P1 est conçu pour le refroidissement d'huile de transformateur et la ventilation de groupes de puissance
• Équipé d'une technologie moteur à courant alternatif triphasé, il fonctionne sur des tensions nominales de 3-400 V ou 3-460 V avec couplage triangle ou étoile
• Ce modèle offre un débit d'air jusqu'à 2,3 m3/s en fonctionnement à pression nulle, avec une efficacité énergétique conforme à la directive ErP 2015
• Sa conception intègre une roue à 7 pales en aluminium avec peinture en deux couches, associée à un rotor en aluminium également protégé, pour une résistance élevée en environnement industriel
• Le système est logé dans une unité ZAplus avec grille de protection sur la face aspiration ou sur les deux faces, afin d'assurer une installation sûre et polyvalente
Applications
• Refroidissement d'huile de transformateur dans les postes de transformation électriques
• Ventilation de groupes de transformateurs et d'équipements de puissance en environnement industriel
• Refroidissement d'installations électriques extérieures fonctionnant à des températures ambiantes basses ou élevées
Avantages
• Rendement énergétique optimisé avec une efficacité mesurée à 41,6 % et une conformité à la directive ErP 2015
• Large plage de tensions et de fréquences disponibles permettant une intégration aisée sur réseaux 50 Hz et 60 Hz
• Fonctionnement fiable dans des conditions sévères avec une température ambiante admissible de -40 °C à 70 °C suivant l'exécution
• Sécurité accrue grâce à la protection moteur par contact thermique et au degré de protection IP54
• Maintenance facilitée par une borne de raccordement électrique en boîte à bornes accessible et une conception robuste de la roue en aluminium
Conception
• Technologie moteur à courant alternatif triphasé avec couplage triangle ou étoile pour alimentation 3-400 V et 3-460 V
• Roue à 7 pales en aluminium avec peinture en deux couches, couleur RAL 9005 noir intense
• Rotor en aluminium avec peinture en deux couches, couleur RAL 9005 noir intense
• Intégration dans un module ZAplus avec possibilité de montage de la grille de protection côté aspiration ou sur les deux côtés
• Boîte à bornes pour le raccordement électrique et degré de protection IP54 pour une utilisation industrielle
Caractéristiques techniques
• Technologie moteur : courant alternatif triphasé 3-400 V ou 3-460 V
• Tension nominale : 3-400 V ou 3-460 V ±10 %
• Fréquence nominale : 50 Hz ou 60 Hz
• Puissance d'entrée nominale : 560 W à 940 W
• Courant nominal : 0,70 A à 1,55 A
• Vitesse nominale : 810 min-1 à 1540 min-1
• Débit d'air à 0 Pa : 1,3 m3/s à 2,3 m3/s
• Puissance moteur à 0 Pa : 350 W à 760 W
• Courant de démarrage : 1,0 A à 4,2 A
• Augmentation de courant : 0 % à 10 %
• Classe thermique : THCL155
• Température ambiante min : -40 °C
• Température ambiante max : 50 °C à 70 °C
• Nombre de pales : 7 unités
• Degré de protection : IP54
• Niveau de puissance acoustique côté aspiration : 67 dB(A) à 81 dB(A)
• Poids unitaire : 14,20 kg à 14,80 kg
