Présentation

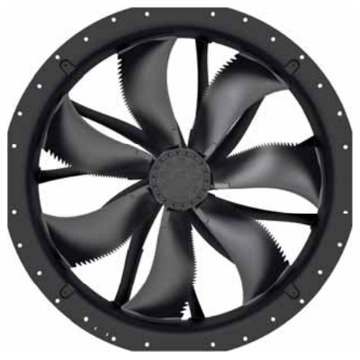

• Le ventilateur Ziehl-Abegg FE2owlet with ZAplus ZN091-AD est conçu pour le refroidissement d'huile et le refroidissement d'air des transformateurs
• Équipé d'une technologie moteur asynchrone triphasée, il fonctionne sous une tension nominale de 3x400 V ou 3x460 V
• Ce modèle intègre une roue FE2owlet à 7 pales en aluminium avec traitement de surface par peinture en deux couches de couleur noir de jais RAL 9005
• Sa conception en module ZAplus avec grille de protection côté aspiration ou double face facilite l'intégration sur les cuves de transformateur
• Le système est protégé par un boîtier à bornes et un contact thermique moteur, et répond aux exigences de la directive ErP 2015 et du marquage CE
Applications
• Refroidissement des transformateurs de puissance par circulation d'air forcé sur radiateurs à huile
• Ventilation de groupes de transformation dans les postes électriques industriels et tertiaires
• Refroidissement d'équipements électriques et électroniques nécessitant un débit d'air élevé et continu
• Applications de refroidissement en milieu extérieur avec larges plages de température ambiante
• Intégration dans des systèmes de refroidissement d'huile pour transformateurs immergés
Avantages
• Rendement énergétique optimisé conforme à la réglementation ErP 2015 avec une efficacité de 43,4 %
• Fonctionnement fiable en service continu grâce à une classe thermique THCL155 et un contact thermique intégré
• Large plage de tensions et de fréquences permettant l'utilisation sur réseaux 50 Hz et 60 Hz
• Plage de température ambiante étendue de -40 °C à 70 °C pour une utilisation en environnements sévères
• Niveau de puissance acoustique maîtrisé sur la face aspiration avec un niveau maximum de 84 dB(A)
Conception
• Moteur asynchrone triphasé à 8-8 pôles pour alimentation 3x400 V ou 3x460 V
• Boîtier à bornes pour le raccordement électrique avec possibilité de couplage étoile ou triangle
• Roue à 7 pales en aluminium avec peinture en deux couches couleur RAL 9005
• Rotor en aluminium avec peinture en deux couches pour une protection renforcée contre la corrosion
• Indice de protection IP54 assurant une bonne protection contre la poussière et les projections d'eau
Caractéristiques techniques
• Tension nominale : 3x400 V à 3x460 V
• Fréquence nominale : 50 Hz à 60 Hz
• Puissance d'entrée nominale : 540 W à 1400 W
• Courant nominal : 1,10 A à 2,60 A
• Vitesse nominale : 450 min-1 à 740 min-1
• Vitesse à pression de sortie 0 Pa : 510 min-1 à 800 min-1
• Puissance d'entrée à pression de sortie 0 Pa : 460 W à 1400 W
• Débit d'air à pression de sortie 0 Pa : 4,4 m3/s à 6,4 m3/s
• Courant de démarrage : 1,4 A à 5,5 A
• Classe thermique : 155
• Température ambiante minimale : -40 °C
• Température ambiante maximale : 70 °C
• Niveau de puissance acoustique côté aspiration : 69 dB(A) à 84 dB(A)
• Nombre de pales : 7
• Indice de protection : IP54
• Poids : 44,00 kg à 45,90 kg
