Présentation

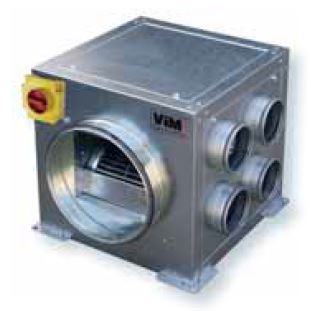

• Le caisson de ventilation Vim QBIC est un caisson d'extraction ou d'insufflation isolé et configurable avec plusieurs piquages, destiné aux installations tertiaires exigeantes en débit et pression
• Équipée de panneaux d'aspiration interchangeables sur 5 faces et de piquages circulaires multi-configurations, l'unité permet un pompage d'air optimisé en aspiration et refoulement dans tout le système aéraulique
• Ce modèle intègre un ventilateur double ouie avec moteur monophasé 230 V, assurant un contrôle précis du débit et une pression de service adaptée aux réseaux de ventilation modernes
• Sa conception cubique en tôle galvanisée avec isolation acoustique en mousse de polyéthylène 10 mm garantit une excellente étanchéité et limite les nuisances sonores dans les locaux desservis
• Les composants standard comme l'interrupteur de proximité INTZ et le dépressostat BDEZ facilitent le contrôle, la sécurité et l'intégration du caisson dans les systèmes de régulation centralisée
Applications
• Ventilation et renouvellement d'air dans les locaux tertiaires avec installation en faux plafond, combles ou terrasse
• Extraction d'air vicié et refoulement dans les réseaux aérauliques nécessitant une pression de 50-300 Pa
• Insufflation d'air neuf filtré dans les bâtiments de bureaux, commerces et espaces collectifs
• Distribution d'air vers 1, 2 ou 4 zones grâce aux panneaux d'aspiration multi-piquages configurables
• Utilisation en rejet horizontal extérieur avec option toit pare-pluie monté d'usine
Avantages
• Réduction de la propagation du bruit grâce à l'isolation acoustique en mousse de polyéthylène 10 mm
• Maintenance simplifiée avec accessibilité directe au ventilateur et aux organes de contrôle montés en standard
• Construction robuste en tôle galvanisée offrant une bonne tenue mécanique et une longue durée de vie en environnement tertiaire
• Flexibilité d'installation via panneaux d'aspiration amovibles et piquages adaptables aux différentes configurations de réseaux
• Fiabilité accrue grâce au moteur asynchrone monophasé 2 vitesses avec protection thermique à réarmement manuel intégrée
Conception
• Caisson constitué de profilés et panneaux en tôle d'acier galvanisée pour résistance mécanique et durabilité
• Forme cubique permettant le montage indifférent des panneaux d'aspiration sur 5 faces, la 6e face étant dédiée au refoulement
• Panneaux d'aspiration 1, 2 ou 4 piquages interchangeables, avec panneaux pleins remplaçables pour adapter le réseau
• Piquages de raccordement circulaires équipés de joints type VELoDUCT pour optimiser l'étanchéité aéraulique
• Ventilateur double ouie avec moteur intégré, pilotable par variateur électronique de tension monophasé en option
• Isolation acoustique interne en mousse de polyéthylène 10 mm classée M1 montée en standard pour limiter les émissions sonores
Caractéristiques techniques
• Type : caisson d'extraction ou d'insufflation isolé multi-piquages
• Gamme : 3 tailles 16, 25 et 35
• Versions : QBIC-1, QBIC-2, QBIC-4 selon nombre de piquages
• Débit : 400-3500 m3/h selon taille et configuration
• Pression : 50-300 Pa selon point de fonctionnement aéraulique
• Motorisation : moteur asynchrone monophasé 230 V 50 Hz 2 vitesses
• Puissance : 320-1050 W absorbés selon taille QBIC 16, 25 ou 35
• Intensité nominale : 1,5-4 A selon modèle
• Protection moteur : thermique incorporée à réarmement manuel
• Indice de protection : IP20 côté moteur
• Isolation acoustique : mousse de polyéthylène 10 mm M1
• Matériaux : tôle galvanisée pour caisson, joints circulaires type VELoDUCT
• Accessoires intégrés : interrupteur de proximité INTZ et dépressostat BDEZ montés
• Installation : montage en faux plafond, combles ou terrasse avec option toit pare-pluie
• Débit max : 3500 m3/h
