Présentation

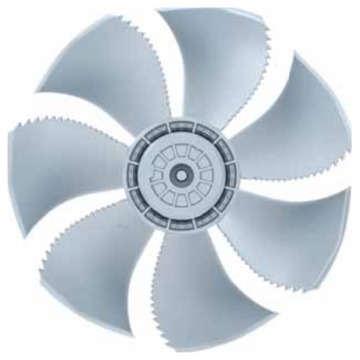

• Le ventilateur Ziehl-Abegg FE2owlet FN045-AD est conçu pour le refroidissement par air des transformateurs immergés dans l'huile
• Il permet un brassage d'air efficace grâce à une roue à pales profilées optimisée pour les faibles pressions
• Ce modèle à moteur asynchrone triphasé assure un fonctionnement fiable sur une large plage de tensions et de fréquences
• Sa conception avec boîte à bornes et protection thermique intégrée simplifie l'installation et sécurise l'exploitation
• Le système de pales et de rotor en aluminium avec revêtement à deux couches garantit une résistance élevée à la corrosion
Applications
• Refroidissement d'huile de transformateurs de puissance en sous-stations électriques
• Ventilation de transformateurs secs ou noyés dans des locaux techniques industriels
• Renforcement du refroidissement d'installations de conversion d'énergie en continu et en alternatif
Avantages
• Rendement optimisé pour le refroidissement de transformateurs grâce à une géométrie de pales spécifique
• Grande plage de températures ambiantes admissibles pour une utilisation en environnements sévères
• Niveau de puissance acoustique contrôlé pour limiter les nuisances sonores autour des installations électriques
• Protection moteur intégrée par contact thermique pour prévenir les surchauffes
• Conformité aux normes européennes en vigueur avec marquage CE
Conception
• Moteur asynchrone triphasé pour courant alternatif à 8-8 pôles
• Boîte à bornes de raccordement électrique pour une connexion simplifiée
• Roue à 7 pales en aluminium avec peinture à deux couches teinte RAL 9006
• Rotor en aluminium avec revêtement à deux couches RAL 9006
• Grille de protection côté aspiration ou des deux côtés selon la version
Caractéristiques techniques
• Tension nominale : 400 V triphasé en couplage triangle ou étoile
• Tension nominale additionnelle : 460 V triphasé en couplage triangle
• Fréquence nominale : 50 Hz
• Fréquence nominale additionnelle : 60 Hz
• Puissance absorbée 50 Hz 400 V : 75 W
• Puissance absorbée 60 Hz 460 V : 100 W
• Puissance absorbée à pression d'air nulle 50 Hz : 65 W
• Puissance absorbée à pression d'air nulle 60 Hz : 95 W
• Courant nominal 50 Hz 400 V : 0.16 A
• Courant nominal 60 Hz 460 V : 0.19 A
• Courant de démarrage max : 0.26 A
• Vitesse de rotation nominale 50 Hz : 590 min-1
• Vitesse de rotation nominale réduite 50 Hz : 370 min-1
• Vitesse de rotation nominale 60 Hz : 640 min-1
• Débit d'air à pression nulle 50 Hz : 0.85 m3/s
• Débit d'air à pression nulle réduit 50 Hz : 0.55 m3/s
• Débit d'air à pression nulle 60 Hz : 0.94 m3/s
• Classe thermique d'isolation : 155
• Température ambiante minimale admissible : -40°C
• Température ambiante maximale admissible : 70°C
• Indice de protection : IP54
• Nombre de pales : 7
• Poids version grille aspiration : 13.50 kg
• Poids version grille deux côtés : 14.70 kg
• Niveau de puissance acoustique max côté aspiration : 57 dB(A)
