Présentation

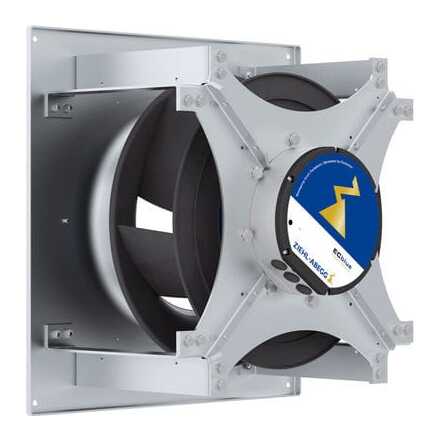

• Le ventilateur Ziehl-Abegg Vpro est conçu pour la ventilation d'air dans les environnements techniques exigeants tels que les salles propres et les unités de traitement d'air
• Équipé d'une roue centrifuge à géométrie tridimensionnelle, il assure un très faible niveau de puissance acoustique et un rendement élevé
• Ce modèle est disponible avec moteurs à rotor externe en technologie EC à haut rendement ou en technologie asynchrone, afin de s'adapter à de nombreux besoins d'installation
• Sa conception compacte avec module d'admission intégré permet une installation rapide, simple et parfaitement ajustée aux caissons et plafonds filtrants
• Le système Vpro se distingue par sa large plage de fonctionnement, une vitesse entièrement variable et une fiabilité reconnue pour les applications industrielles continues
Applications
• Ventilation d'extraction et d'insufflation d'air dans les salles propres industrielles
• Intégration dans les plafonds filtrants et unités à flux laminaire de type FFU
• Équipement des postes de travail en salle propre pour garantir un air maîtrisé
• Ventilation de machines de production et de conditionnement nécessitant un débit d'air contrôlé
• Utilisation dans des modules de traitement d'air compacts pour applications tertiaires ou industrielles
Avantages
• Manipulation facilitée grâce à la buse d'entrée intégrée limitant les accessoires de montage
• Module de ventilateur compact offrant un compromis optimal entre efficacité énergétique et niveau sonore réduit
• Variation de vitesse à 100% permettant un réglage précis du débit d'air selon les besoins réels
• Roue en matériau composite haute performance assurant une grande légèreté et une résistance mécanique élevée
• Sécurité et conformité accrues grâce aux nombreuses certifications dont VDE, UL, CCC, UKCA et CE
Conception
• Roue centrifuge à géométrie tridimensionnelle optimisée pour la réduction du bruit et l'amélioration du rendement
• Moteur à rotor externe disponible en technologie EC avec contrôleur intégré ou en technologie asynchrone classique
• Module d'admission avec buse d'entrée intégrée facilitant l'intégration dans les caissons et plafonds filtrants
• Large gamme de diamètres de 190 mm à 630 mm permettant de couvrir de nombreux débits d'air
• Ensemble conçu pour fonctionner avec des températures de fluide d'air allant de -30°C à +60°C
Caractéristiques techniques
• Débit d'air max : 18000 m3/h
• Surpression max : 1300 Pa
• Température de fluide min : -30°C
• Température de fluide max : 60°C
• Diamètre roue min : 190 mm
• Diamètre roue max : 630 mm
• Plage de puissance moteurs EC : 0,48 - 3,6 kW
• Plage de puissance moteurs asynchrones : 0,06 - 3,9 kW
• Nombre de tailles EC : 5 unités
• Nombre de tailles asynchrones : 7 unités
• Vitesse réglable : 100 %
• Tension d'alimentation typique : 230 - 400 V
• Fréquence d'alimentation typique : 50 - 60 Hz
• Niveau de pression disponible : jusqu'à 1300 Pa
• Plage de température ambiante de fonctionnement : -30 à 60°C
