Présentation

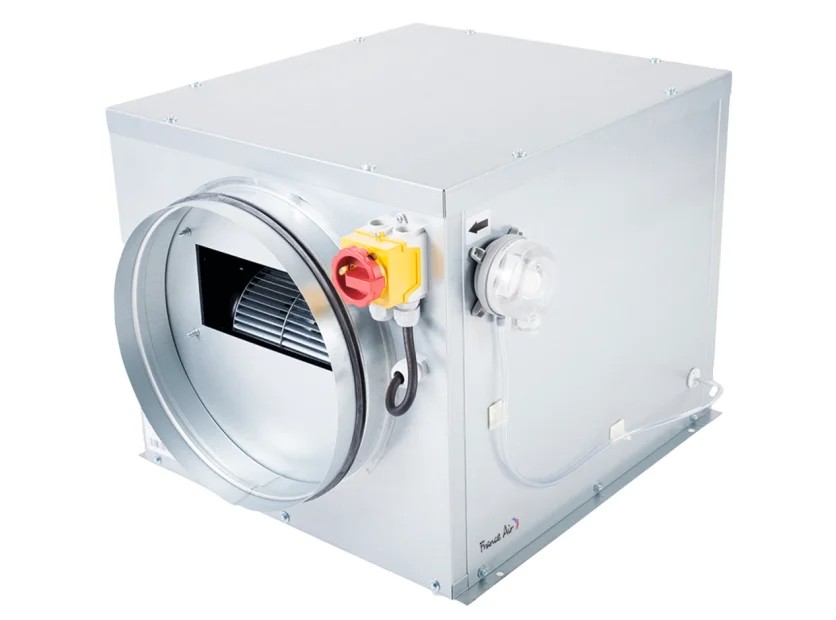

• Le caisson de ventilation France Air Rectilys est conçu pour la ventilation d'air propre en insufflation ou en extraction dans les réseaux aérauliques tertiaires
• Équipé d'une enveloppe en acier galvanisé et de panneaux démontables, il facilite les opérations d'installation et de maintenance
• Ce modèle modulaire à panneaux interchangeables permet une adaptation aisée aux contraintes d'implantation sur site
• Sa conception multipositions autorise une installation dans toutes les configurations, y compris en extérieur
• Le système est conforme au règlement européen 1253/2014 et doit être associé à un variateur de vitesse pour une régulation précise du débit d'air
Applications
• Ventilation d'air propre dans les bâtiments tertiaires et locaux techniques
• Insufflation d'air neuf ou d'air filtré dans les réseaux de gaines circulaires
• Extraction d'air vicié dans les installations de ventilation mécanique contrôlée collective
• Installations de ventilation multipositions en intérieur ou en extérieur
• Montage dans des systèmes nécessitant un ajustement précis du débit d'air par variateur de vitesse
Avantages
• Encombrement compact permettant une intégration aisée dans les locaux techniques exigus
• Structure modulaire avec panneaux interchangeables pour une grande souplesse d'installation
• Présence d'un interrupteur cadenassable monté de série pour sécuriser les interventions de maintenance
• Pressostat différentiel taré et monté d'usine pour le contrôle des pertes de charge ou du filtre
• Raccordements circulaires de 250 mm à 630 mm offrant une large compatibilité avec les réseaux de gaines
Conception
• Enveloppe en acier galvanisé avec panneaux démontables par vis pour accès aux composants internes
• Panneaux interchangeables selon le côté de raccordement, à l'exception de la taille 500
• Raccordements d'aspiration et de refoulement par viroles circulaires équipées de joints d'étanchéité
• Glissière intégrée permettant le montage d'un filtre pour le traitement d'air propre
• Turbine centrifuge à action à accouplement direct, sauf la taille 500 équipée d'une turbine à réaction
Caractéristiques techniques
• Plage de débit : 0 à 6000 m3/h
• Diamètre des raccordements : 250 à 630 mm
• Température du fluide véhiculé : -20 à 40 °C
• Tension d'alimentation tailles 500 à 3500 : 230 V monophasé
• Tension d'alimentation tailles 4200 et 5000 : 230 à 400 V triphasé
• Plage de variation de vitesse : 40 à 100 %
• Indice de protection moteur tailles 500 à 3500 : IP44
• Indice de protection moteur tailles 2500 à 5000 : IP55
• Vitesse de rotation taille 500 : 2800 tr/min
• Puissance moteur taille 500 : 122 W
• Intensité nominale taille 500 : 0,5 A
• Niveau de pression acoustique taille 500 : 63,2 dB(A) à 3 m
• Vitesse de rotation tailles 800 à 5000 : 947 à 2548 tr/min
• Puissance moteur taille 5000 : 550 W
