Présentation

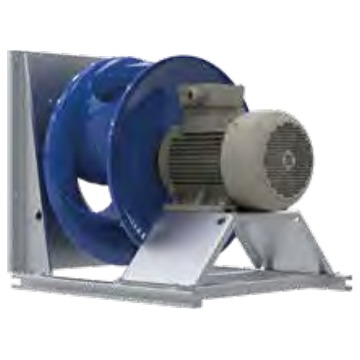

• Le ventilateur plug fan Ziehl-Abegg ZAbluefin ER45I ZAmotpremium IE3 est conçu pour la ventilation d'air à haut rendement dans les installations de traitement d'air modernes
• Équipé d'une roue centrifuge haute performance en tôle brillante thermolaquée, il assure un fonctionnement fiable et durable dans les environnements exigeants
• Ce modèle intègre une buse d'entrée avec dispositif de mesure pour le contrôle précis du débit d'air et l'optimisation du fonctionnement
• Sa conception avec position de montage horizontale et moteur asynchrone IE3 protégé IP55 permet une intégration aisée dans les centrales de traitement d'air et caissons ventilés
• Le système est prévu pour des températures de fluide de -20 °C à 40 °C et bénéficie des certifications CE et UKCA conformément à la directive ErP 2015
Applications
• Ventilation d'extraction et d'insufflation dans les centrales de traitement d'air tertiaires et industrielles
• Renouvellement d'air dans les bâtiments commerciaux, centres logistiques et ateliers de production
• Intégration dans des caissons ventilés et unités de toit nécessitant un ventilateur plug fan haute efficacité
• Modernisation d'installations existantes pour atteindre les exigences d'efficacité énergétique ErP 2015
• Ventilation de process dans les installations nécessitant une mesure et un contrôle précis du débit d'air
Avantages
• Rendement énergétique élevé grâce à la roue centrifuge optimisée et au moteur ZAmotpremium IE3
• Surveillance facilitée du fonctionnement grâce à la buse d'entrée équipée d'un dispositif de mesure de débit d'air
• Large plage de puissances disponibles de 1,10 kW à 7,50 kW pour s'adapter à de nombreuses configurations
• Protection mécanique et électrique renforcée avec degré de protection IP55 et classe thermique THCL155
• Compatibilité avec variateurs de fréquence pour une régulation fine de la vitesse de rotation et du débit d'air
Conception
• Roue centrifuge haute performance en tôle métallique brillante thermolaquée couleur RAL 5002
• Buse d'entrée profilée intégrant un dispositif de mesure pour la mesure du débit d'air
• Moteur triphasé ZAmotpremium IE3 avec protection par résistance PTC et isolation de classe thermique THCL155
• Degré de protection moteur IP55 adapté aux environnements industriels et tertiaires exigeants
• Conception conforme aux exigences de la directive ErP 2015 avec marquage CE et UKCA
Caractéristiques techniques
• Plage de puissance nominale : 1,10-7,50 kW
• Tension nominale : 3 400 V
• Fréquence nominale : 50 Hz
• Température min du fluide : -20 °C
• Température max du fluide : 40 °C
• Degré de protection : IP55
• Classe thermique : THCL155
• Rendement moteur typique : 84,1-90,1 %
• Courant nominal suivant versions : 2,40-13,10 A
• Vitesse nominale suivant versions : 1440-2950 tr/min
• Vitesse max suivant versions : 1650-2970 tr/min
• Fréquence max suivant versions : 50-94 Hz
• Rendement aeraulique maximal : 66,2-70,9 %
• Poids suivant versions : 49-99 kg
• Longueur T suivant versions : 570-720 mm
