Présentation

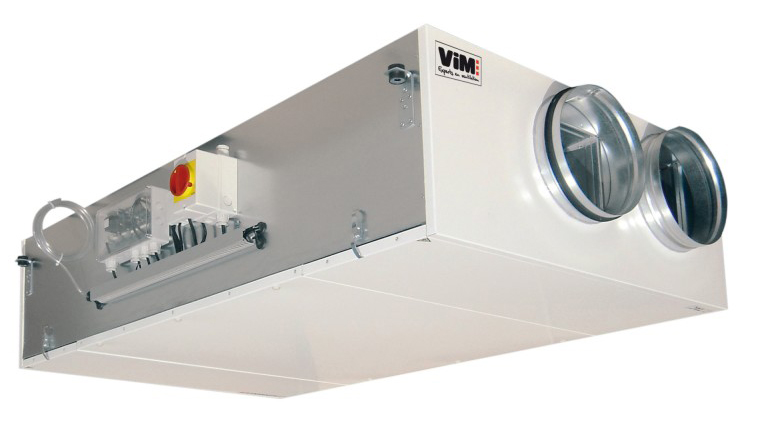

• Vim CAD HR GLOBAL LP FW est une centrale de traitement d'air double flux extra-plate avec échangeur à contre-courant, conçue pour des débits jusqu'à 2000 m3/h en installation plafonnière
• Équipée de moteurs ECM basse consommation et d un by-pass 100 pour le free cooling, elle centrale assure un pompage d'air efficace avec un excellent contrôle des débits et de la pression
• Ce modèle récupère l énergie entre l air repris et l air neuf grâce à un échangeur air/air haut rendement offrant une efficacité thermique jusqu'à 92, ce qui optimise le système de ventilation tout en limitant la consommation
• Sa conception à double peau avec isolation en laine de roche de 30 mm garantit une très bonne étanchéité aéraulique et des performances hydrauliques stables dans le temps
• Idéale pour les locaux tertiaires, cette solution s intègre en faux plafond avec une hauteur maximale de 400 mm tout en offrant une régulation TACS prête à brancher pour un contrôle précis des débits, de la pression et de la température
Applications
• Introduction et extraction d'air avec récupération d énergie dans les bâtiments tertiaires
• Installation en faux plafond dans les projets de rénovation ou de construction neuve
• Ventilation double flux des bureaux, commerces et salles de réunion avec contrôle des débits
• Régulation des débits d'air en fonction de l occupation grâce aux modes débit constant, variable ou pression constante
• Utilisation en intérieur pour améliorer le confort thermique et la qualité d'air tout en maîtrisant la consommation énergétique
Avantages
• Réduction de consommation énergétique grâce aux moteurs ECM basse consommation et à la récupération d énergie jusqu'à 92
• Maintenance simplifiée avec accès aux filtres et à l échangeur par le dessous de l'unité
• Construction robuste à double peau isolée en laine de roche de 30 mm pour une excellente étanchéité aéraulique
• Compatibilité étendue avec de nombreux protocoles de communication comme Modbus RTU, Modbus TCP/IP, KNX, Wifi, Ethernet et BACnet via passerelle
• Fiabilité accrue grâce à la protection antigel intégrée, au by-pass 100 piloté proportionnellement et aux alarmes de défaut et de maintenance
Conception
• Caisson autoportant en acier galvanisé avec panneaux double peau de 30 mm isolés en laine de roche Euroclass A1
• Finition extérieure en acier prépeint polyester et finition intérieure en acier galvanisé pour une bonne résistance à la corrosion
• Échangeur air/air à contre-courant en aluminium seawater resistant pour des températures d utilisation jusqu'à 80 C
• Ventilateurs à double ouie en acier galvanisé entraînés par moteurs ECM monophasés 230 V à protection thermique électronique
• Régulation TACS communicante avec modes débit constant, débit variable et pression constante, pilotable par commande déportée et interfaces de communication
• Bac de récupération des condensats équipé d une pompe de relevage et d un tuyau d évacuation de 10 mm de diamètre
• By-pass 100 commandé par servomoteur proportionnel pour free cooling et stratégie antigel de l échangeur
• Filtres G4 ou M5 d origine selon tailles, avec possibilité de configuration F7 pour une meilleure filtration de l air neuf
Caractéristiques techniques
• Puissance : jusqu'à 16 kW sur batterie eau chaude selon configuration CBAE
• Protection : IP44 pour le moteur ECM
• Température max : 80 C côté échangeur air/air
• Étanchéité : classes de fuite interne 1 et externe 2 selon EN 13141-7
• Matériaux : caisson en acier galvanisé double peau, isolation laine de roche 30 mm, échangeur aluminium seawater resistant
• Classification : EN 1886 D1 L3 F8 T3 TB2
• Régulation : TACS avec modes CA débit constant, LS débit variable et CPs pression constante
• Alimentation électrique : 1 x 230 V pour la plupart des modèles, 3 x 400 V N pour certaines versions avec batterie électrique KWIN
• Accessoires de régulation : HMI TACtouch, SAT MODBUS, SAT ETHERNET, SAT WIFI, SAT KNX, SAT BA, SAT3
• Accessoires hydrauliques : caisson batterie externe CBAE avec batteries BAEC eau chaude, BAEF eau froide ou BADX détente directe
• Protection antigel : gestion par réduction de débit, modulation de by-pass ou batterie électrique intégrée KWIN
• Débit max : 2000 m3/h
