Présentation

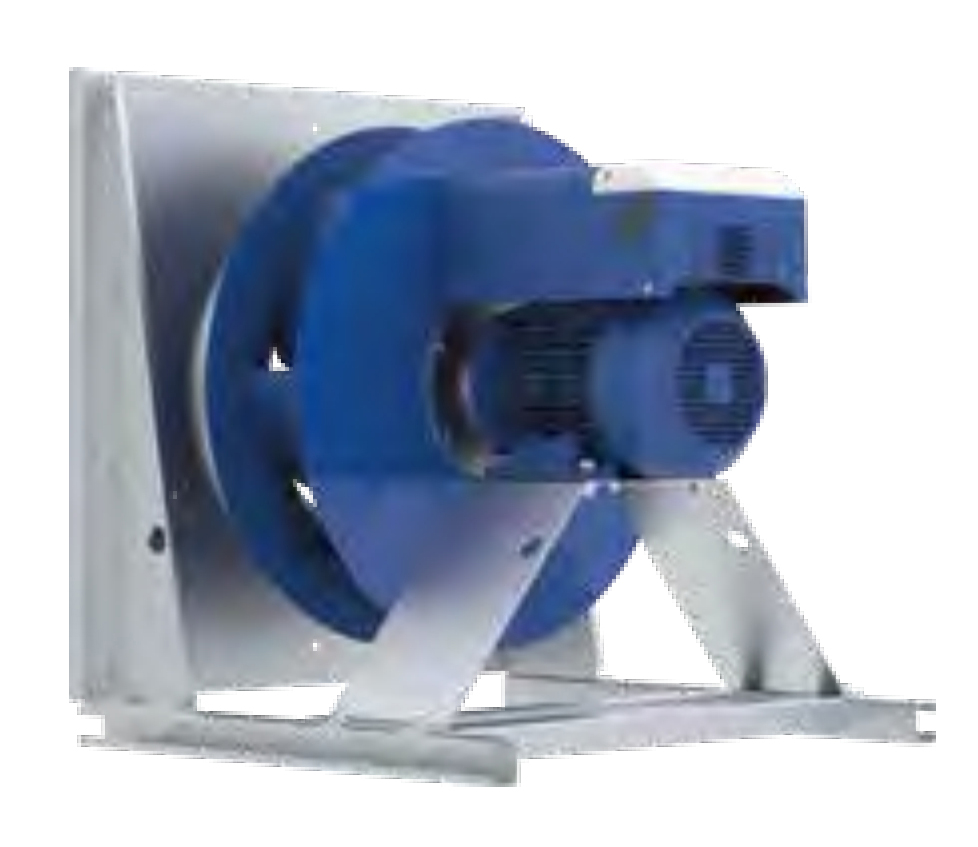

• Le ventilateur plug fan Ziehl-Abegg ER50C est conçu pour la ventilation d'air dans les installations de traitement d'air et de désenfumage industriel
• Équipé d'une roue centrifuge à haut rendement en tôle d'acier peinte époxy, il offre une excellente efficacité énergétique
• Ce modèle intègre un moteur synchrone à aimants permanents PMblue avec module de commande PMlcontrol basic-M pour une régulation précise
• Sa conception plug fan avec volute ouverte permet une intégration directe dans les centrales de traitement d'air
• Le système est prévu pour un fonctionnement fiable dans une plage de températures de -20 °C à 40 °C avec un degré de protection IP54
Applications
• Ventilation d'extraction et de soufflage dans les centrales de traitement d'air
• Renouvellement d'air dans les bâtiments tertiaires et industriels
• Ventilation des installations nécessitant un haut rendement énergétique
• Intégration dans les caissons et modules d'air compacts
• Applications de traitement d'air fonctionnant à fréquence 50 Hz ou 60 Hz
Avantages
• Rendement moteur élevé jusqu'à 92,1 % pour une réduction notable de la consommation d'énergie
• Compatibilité avec une large plage de tension de 380 V à 480 V en triphasé
• Plage de vitesses étendue jusqu'à 2675 tr/min permettant d'adapter le débit d'air aux besoins de l'installation
• Surveillance thermique intégrée par résistance PTC pour une protection fiable du moteur
• Conformité réglementaire avec les exigences ErP 2015 et marquages CE et UKCA
Conception
• Roue centrifuge en tôle d'acier brillante revêtue par poudre de résistance classe 1 RAL 5002
• Buse d'entrée équipée d'un dispositif de mesure pour le contrôle du débit d'air
• Moteur PMblue IE4 avec module de commande électronique PMlcontrol basic-M monté sur le moteur
• Position de montage horizontale de type H pour une installation standardisée
• Indice de protection IP54 et classe thermique THCL155 pour un fonctionnement en ambiance industrielle
Caractéristiques techniques
• Plage de puissance nominale : 3.00-9.00 kW
• Tension nominale : 380-480 V
• Fréquence nominale : 50-60 Hz
• Température de fluide minimale : -20 °C
• Température de fluide maximale à vitesse maximale : 40 °C
• Degré de protection : IP54
• Rendement moteur selon version : 89.1-92.1 %
• Vitesse nominale selon version : 1650-2675 tr/min
• Vitesse maximale selon version : 1880-2610 tr/min
• Courant nominal selon version : 3.1-16.0 A
• Puissance absorbée selon version : 2.30-9.40 kW
• Poids selon version : 56.00-89.00 kg
• Coefficient de buse standard k : 252.00
• Coefficient de buse avec grille de protection : 242.00
• Coefficient de buse avec grille directrice d'entrée : 247.00
