Présentation

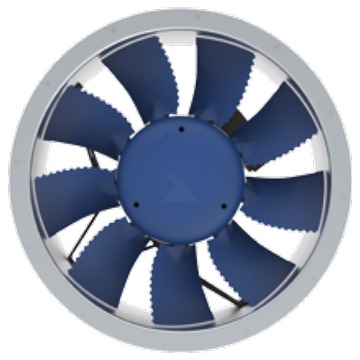

• Le ventilateur Ziehl-Abegg MAXventowlet DN80V est conçu pour le refroidissement d'huile et d'air sur transformateurs électriques
• Il est équipé d'une technologie de moteur asynchrone pour courant triphasé à 4 ou 6 pôles
• Ce modèle fonctionne avec une alimentation triphasée pour une compatibilité avec les réseaux industriels internationaux
• Sa conception robuste permet un fonctionnement fiable dans une large plage de températures ambiantes
• Le système offre une protection élevée contre la poussière et les projections d'eau pour une utilisation en environnement exigeant
Applications
• Refroidissement d'huile et d'air pour transformateurs de puissance en postes électriques
• Ventilation de groupes de transformation dans les installations industrielles
• Refroidissement forcé des transformateurs dans les centrales de production d'énergie
Avantages
• Fonctionnement possible à 50 Hz et 60 Hz pour une utilisation mondiale
• Plage étendue de température ambiante de service pour une grande flexibilité d'installation
• Degré de protection IP55 assurant une bonne résistance à la poussière et aux projections d'eau
Conception
• Technologie de moteur asynchrone pour courant alternatif triphasé
• Configuration 4 pôles ou 6 pôles selon les exigences de performance
• Roue à pales multiples avec angle de calage réglé en usine en fonction du besoin
Caractéristiques techniques
• Tension nominale à 50 Hz : 3x400 V
• Fréquence nominale à 50 Hz : 50 Hz
• Tension nominale à 60 Hz : 3x460 V
• Fréquence nominale à 60 Hz : 60 Hz
• Température ambiante minimale : -20 °C
• Température ambiante maximale : 50 °C
• Degré de protection : IP55
• Diamètre nominal du ventilateur : 800 mm
• Longueur totale version DN80_-4_S : 600 mm
• Longueur totale version DN80_-6_S : 600 mm
• Longueur L1 version DN80_-4_S : 777 mm
• Longueur L1 version DN80_-6_S : 698 mm
• Diamètre extérieur couronne ØD1 : 1007 mm
• Diamètre extérieur couronne ØD2 : 890 mm
• Nombre de trous de fixation ØD6 : 16 unités
• Diamètre des trous ØD6 : 12 mm
• Nombre de trous supplémentaires ØD8 : 16 unités
• Diamètre des trous ØD8 : 15 mm
• Angle de perçage W : 11,25 °
• Angle de répartition ZxW1 : 16x22,5 °
