Présentation

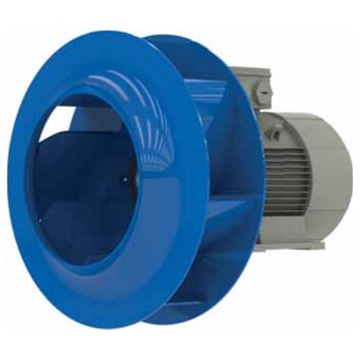

• Le ventilateur Ziehl-Abegg ZArail RH45W-3R est conçu pour l'extraction et l'insufflation d'air dans des installations de ventilation industrielle
• Équipé d'une roue en tôle brillante revêtue par poudre, il assure un fonctionnement fiable dans des environnements exigeants
• Ce modèle intègre un moteur standard deux vitesses 4-2 pôles pour adapter le fonctionnement aux besoins de débit et de pression
• Sa conception avec bague d'entrée normalisée garantit une intégration aisée dans les réseaux aérauliques
• Le système est prévu pour des températures ambiantes de fonctionnement comprises entre -30°C et 60°C
Applications
• Ventilation d'extraction d'air dans bâtiments industriels et logistiques
• Insufflation d'air neuf dans centrales de traitement d'air et caissons de ventilation
• Renouvellement d'air dans ateliers, entrepôts et locaux techniques soumis à des contraintes thermiques
• Intégration dans des systèmes de ventilation à fréquence 50 Hz ou 60 Hz
• Applications de ventilation nécessitant un ventilateur centrifuge robuste avec moteur standard
Avantages
• Adaptation possible aux réseaux fonctionnant en 50 Hz ou 60 Hz grâce aux deux versions de moteur
• Plage de températures ambiantes étendue de -30°C à 60°C pour un usage en environnements difficiles
• Moteur quatre et deux pôles permettant deux vitesses de fonctionnement distinctes sur chaque version
• Bague d'entrée fournie pour optimiser le rendement aéraulique et faciliter le montage
• Protection du moteur en degré de protection IP55 pour une meilleure tenue face à la poussière et aux projections d'eau
Conception
• Roue en tôle brillante revêtue par poudre en couleur bleu outremer
• Bague d'entrée fournie séparément, revêtue par poudre, couleur RAL 7032 gris galet
• Conception de moteur conforme à la classe thermique THCL155 pour une bonne tenue en température
• Montage du moteur selon la forme IMB 3 pour installation horizontale
• Indice de protection mécanique et électrique IP55 pour le groupe moteur-ventilateur
Caractéristiques techniques
• Fréquence nominale : 50 Hz
• Tension nominale à 50 Hz : 400 V
• Puissance moteur à 50 Hz : 1.90/6.90 kW
• Courant nominal à 50 Hz : 3.80/14.90 A
• Vitesse de rotation à 50 Hz : 1460/2900 min-1
• Poids version 50 Hz : 92.00 kg
• Fréquence nominale : 60 Hz
• Tension nominale à 60 Hz : 460 V
• Puissance moteur à 60 Hz : 3.30/12.00 kW
• Courant nominal à 60 Hz : 6.10/19.90 A
• Vitesse de rotation à 60 Hz : 1740/3490 min-1
• Poids version 60 Hz : 142.00 kg
• Nombre de pôles moteur : 4-2 pôles
• Température ambiante minimale : -30°C
• Température ambiante maximale : 60°C
• Degré de protection : IP55
