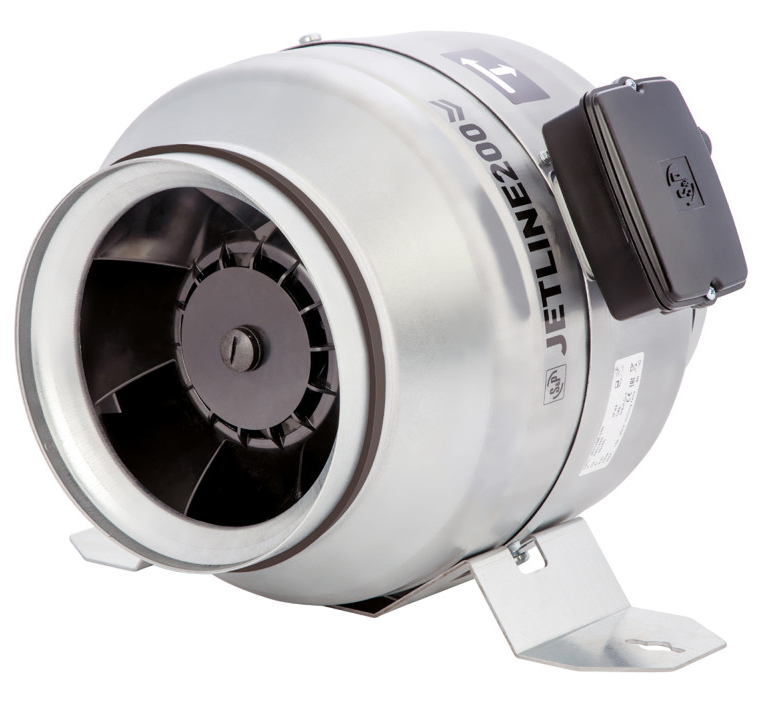

Ventilateur en ligne circulaire centrifuge ECM
Vim JETLINE ECOWATT

Présentation
• Le ventilateur en ligne Vim JETLINE ECOWATT à moteur ECM basse consommation assure le pompage d air pour l aspiration et le refoulement dans les réseaux de ventilation circulaires jusqu à 1600 m3/h
• Équipée d une turbine hélico-centrifuge optimisée et d un potentiomètre de contrôle intégré, l unité offre un réglage précis du débit et de la pression en fonction des besoins de l installation
• Ce modèle fonctionne dans toutes les positions, ce qui simplifie l intégration dans le système de gaines et garantit une hydraulique d air efficace avec de bonnes performances acoustiques
• Sa conception compacte avec enveloppe en acier galvanisé Z275 et joints d étanchéité limite les pertes de charge et améliore l étanchéité globale du réseau
• Les composants moteur à commutation électronique ECM, protection IP44 et régulation 0-10 V permettent un contrôle fin du fonctionnement et une réduction notable de la consommation énergétique

Applications
• Extraction d air vicié dans les logements, locaux tertiaires ou petits locaux industriels
• Insufflation d air neuf dans les réseaux de ventilation double flux ou simples flux
• Montage en gaines circulaires pour ventilation de sanitaires, cuisines collectives et locaux techniques
• Ventilation de locaux intérieurs ou extérieurs avec température d air de -20 à 40 C
• Renouvellement d air dans les installations EASYVENT avec besoin de débit constant ou variable

Avantages
• Réduction de consommation énergétique grâce au moteur ECM à très haut rendement et à la régulation de vitesse 0-10 V
• Maintenance simplifiée avec boîtier de connexion électrique accessible et potentiomètre intégré pour le réglage local du débit
• Construction robuste en acier galvanisé Z275 avec joints d étanchéité pour une meilleure tenue mécanique et une étanchéité durable du système
• Flexibilité d installation via montage en gaines circulaires et fonctionnement possible dans toutes les positions sans perte de performances
• Fiabilité accrue grâce à la protection thermique électronique à réarmement manuel et au pilotage compatible avec plusieurs accessoires de contrôle
• Confort acoustique amélioré grâce au diffuseur au refoulement et aux aubes directrices qui optimisent l hydraulique d air et réduisent le niveau sonore

Conception
• Enveloppe en acier galvanisé Z275 formant un corps compact et résistant à la corrosion
• Turbine hélico-centrifuge à réaction en polyamide assurant un bon compromis entre débit et pression
• Diffusueur au refoulement et aubes directrices en plastique injecté pour optimiser l hydraulique et diminuer les pertes et le bruit
• Boîtier de connexion électrique en plastique injecté bi-matière étanche avec la carcasse du ventilateur pour une meilleure protection
• Moteur à commutation électronique ECM monophasé 230 V 50-60 Hz à très haut rendement avec protection thermique intégrée
• Pied support fourni permettant un montage en 2 positions en modifiant simplement les points de fixation
• Joints d étanchéité intégrés sur les raccordements pour limiter les fuites d air et garantir l étanchéité du réseau

Caractéristiques techniques
• Type : ventilateur en ligne circulaire centrifuge ECM
• Puissance : 4-194 W selon taille et signal de commande
• Protection : IP44 moteur ECM
• Température max : 40 C
• Étanchéité : joints périphériques et boîtier de connexion étanche
• Matériaux : enveloppe en acier galvanisé Z275, turbine en polyamide, aubes et diffuseur en plastique injecté
• Alimentation : 230 V monophasé 50-60 Hz
• Plage de température d air : -20 à 40 C
• Signal de commande : 0-10 V pour variation de vitesse
• Tailles disponibles : diamètres de gaine 100-315 mm
• Débit air max taille 100 : 258 m3/h
• Débit air max taille 250 : 1270 m3/h
• Débit air max taille 315 : 1570 m3/h
• Débit max : 1600 m3/h
