Présentation

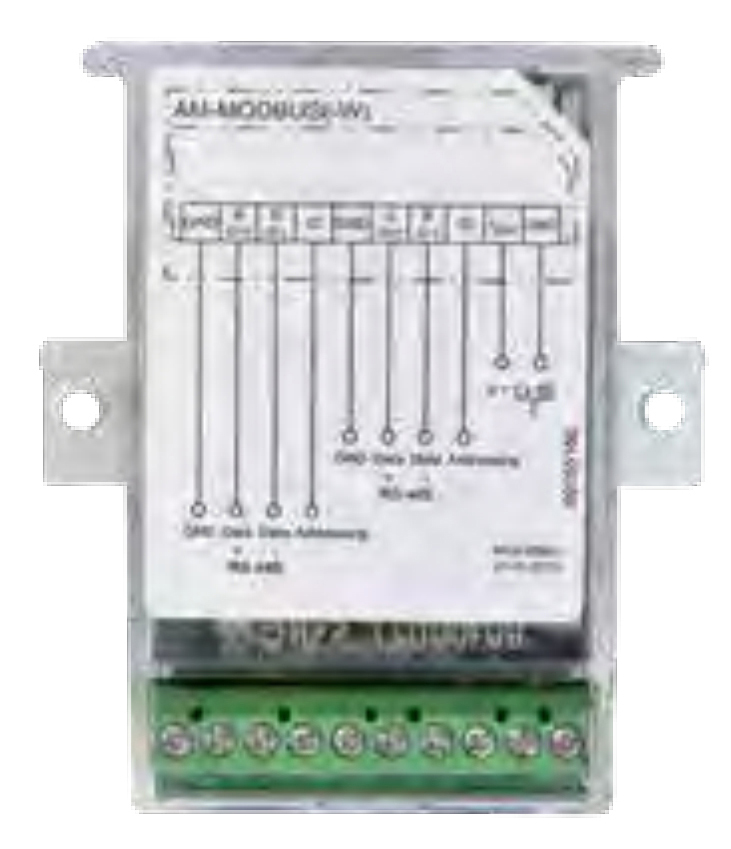

• Le module additionnel Ziehl-Abegg AM-MODBUS/-W/-WB/-PREMIUM/-AMPsignal/-ETHERCAT/-BACNET/-CAN-OPEN/-LON/-PROFIBUS/-PROFIBUS-PD/-PROFINET est conçu pour étendre les fonctions des variateurs de fréquence Icontrol Basic et Fcontrol Basic ainsi que des moteurs et ventilateurs ECblue
• Il permet l'intégration des équipements dans différents réseaux de communication industriels tels que MODBUS, EtherCAT, BACnet, CANopen, LON, PROFIBUS et PROFINET
• Ce modèle offre des fonctions avancées de régulation, de paramétrage local ou sans fil et de surveillance des états de fonctionnement
• Sa conception enfichable facilite le montage direct sur le variateur de fréquence ou sur le moteur électronique sans modification de l'installation existante
• Le système garantit une communication fiable entre les ventilateurs, les moteurs EC et les automates de gestion technique centralisée
Applications
• Intégration de variateurs de fréquence et moteurs ECblue dans des réseaux MODBUS, EtherCAT, BACnet, CANopen, LON, PROFIBUS ou PROFINET pour installations de ventilation
• Pilotage centralisé de groupes de ventilateurs pour le conditionnement d'air dans les bâtiments tertiaires et industriels
• Régulation de pression, de débit d'air ou de vitesse de rotation via capteurs analogiques dans les systèmes de traitement d'air
Avantages
• Compatibilité avec de nombreux protocoles de communication permet une intégration simple dans la plupart des architectures de supervision
• Les modules enfichables réduisent le temps d'installation et limitent les interventions de câblage sur site
• La possibilité de paramétrage sans fil via Bluetooth simplifie la mise en service et le diagnostic sur le terrain
• Les entrées et sorties analogiques et numériques intégrées offrent une grande flexibilité de régulation sans automate externe
Conception
• Module compact enfichable directement sur variateur de fréquence ou moteur ECblue
• Interfaces de communication série ou Ethernet intégrées selon le protocole utilisé
• Entrées analogiques 0-10 V, 0-20 mA ou 4-20 mA pour capteurs de pression, de température ou de vitesse d'air
• Sorties numériques et analogiques paramétrables pour signalisations, commandes de volets ou d'organes de chauffage
Caractéristiques techniques
• Tension de signal analogique pour consigne : 0-10 V
• Plage de courant d'entrée pour signaux : 0-20 mA
• Plage de courant d'entrée normalisée : 4-20 mA
• Plage de mesure de pression capteur MBG : 0-50 bar
• Plage de mesure de pression différentielle capteur MPG : 0-6000 Pa
• Débit d'air mesurable avec MPG : 65000 m3/h
• Plage de mesure de vitesse d'air capteur MAL : 0-1 m/s
• Plage de mesure de vitesse d'air capteur MAL étendue : 0-10 m/s
• Nombre d'entrées analogiques AM-PREMIUM : 2 unités
• Nombre de sorties analogiques AM-PREMIUM : 1 unité
• Nombre de interfaces RS485 selon module : 1-2 unités
• Poids module AM-MODBUS : 0.03 kg
• Poids module AM-MODBUS-WB : 0.04 kg
• Poids modules AM-PREMIUM, AM-AMPsignal, AM-ETHERCAT, AM-BACNET, AM-CAN-OPEN, AM-LON, AM-PROFIBUS, AM-PROFIBUS-PD, AM-PROFINET : 0.03 kg
• Nombre de voyants LED de signalisation selon version : 3-4 unités
