Présentation

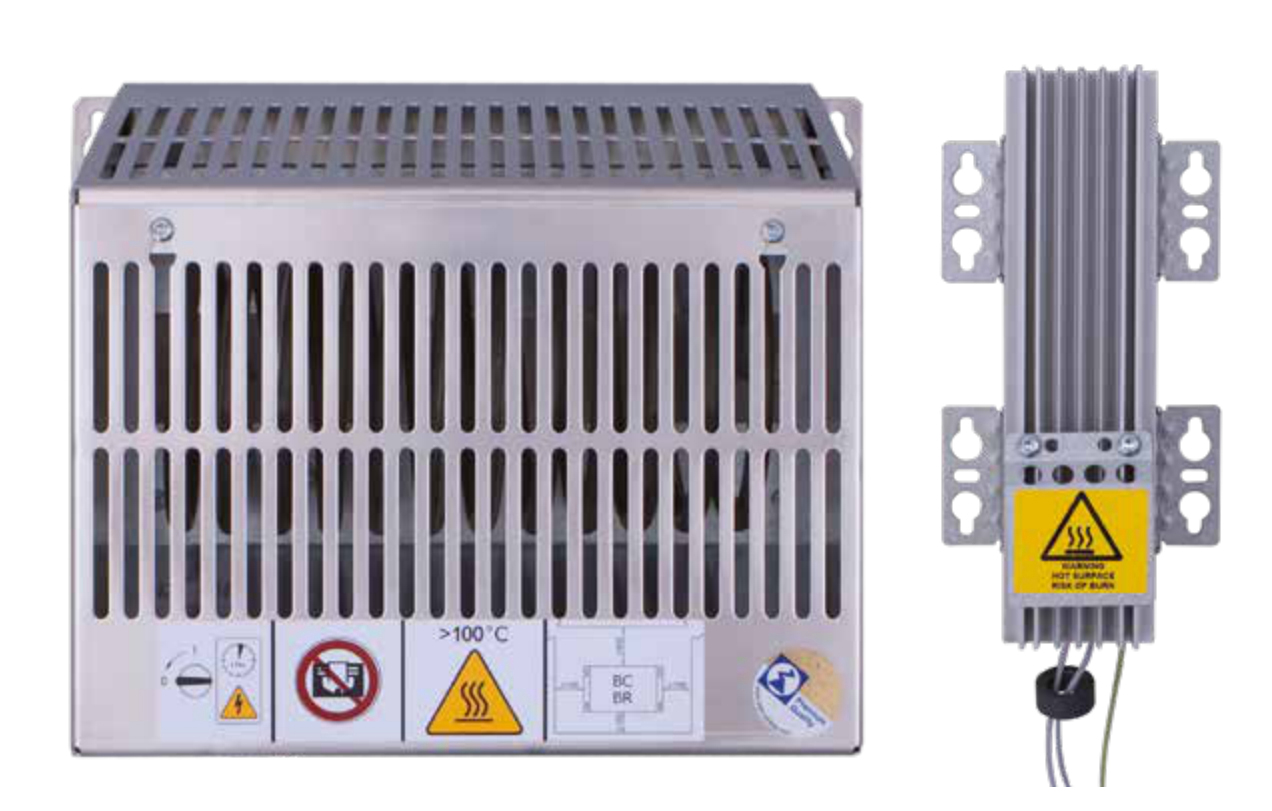

• La résistance de freinage Ziehl-Abegg BR est conçue pour dissiper sous forme de chaleur l'énergie générée lors des phases de régénération des variateurs pour ascenseurs
• Elle permet de convertir en toute sécurité l'énergie de freinage en limitant les surtensions sur le circuit intermédiaire continu
• Ce modèle compact est préparé pour une installation murale facilitant son intégration dans les armoires d'ascenseurs
• Sa conception intègre selon les versions un câble de connexion ou une surveillance de température intégrée
• Le système de résistance de freinage BR est adapté aux installations d'ascenseurs modernes nécessitant une dissipation de puissance continue élevée
Applications
• Dissipation de l'énergie de freinage sur variateurs pour ascenseurs électriques
• Protection des circuits intermédiaires continus des entraînements d'ascenseurs
• Utilisation dans les installations d'élévation nécessitant des cycles de freinage fréquents
Avantages
• Intégration simplifiée grâce à une préparation pour montage mural
• Surveillance de température intégrée sur les versions BR...-3 pour une sécurité accrue
• Versions avec câble de raccordement intégré pour un câblage rapide et fiable
Conception
• Boîtier compact dimensionné pour une installation dans des armoires d'ascenseurs
• Résistances dimensionnées pour des courants de pointe jusqu'à 100,0 A
• Conception permettant une puissance de freinage continue jusqu'à 6,5 kW
Caractéristiques techniques
• Courant de pointe max : 11,0-100,0 A
• Puissance de freinage continue : 0,45-6,5 kW
• Seuil de déclenchement surveillance température BR17-3 à BR50-3 : 137 K
• Seuil de déclenchement surveillance température BR100-3A et BR100-3B : 125 K
• Longueur de câble intégrée versions -A : 1,0 m
• Longueur de câble versions -3 : 5,0 m
• Indice de protection versions BR11-A et BR14-A : IP50
• Indice de protection versions BR17-3 à BR100-3B : IP20
• Poids version BR11-A : 1,8 kg
• Poids version BR14-A : 2,9 kg
• Poids versions BR17-3 et BR25-3 : 2,6 kg
• Poids version BR50-3 : 4,8 kg
• Poids versions BR100-3A et BR100-3B : 8,5 kg
• Longueur L1 versions BR011-A et BR017-3 à BR050-3 : 225-230 mm
• Longueur L1 versions BR100-3A et BR100-3B : 414 mm
