Présentation

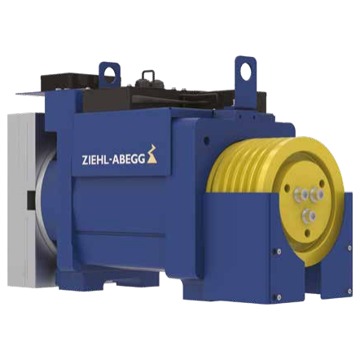

• La machine d'ascenseur gearless Ziehl-Abegg ZAtop SM180 est conçue pour l'entraînement direct des ascenseurs selon la directive Ascenseurs 2014/33/UE
• Équipée d'un moteur synchrone à aimants permanents NdFeB, elle offre un fonctionnement silencieux et un rendement élevé pour les installations modernes
• Ce modèle compact présente une largeur structurelle maximale de 255 mm, ce qui facilite son intégration dans les gaines les plus étroites
• La classe d'isolation F avec surveillance de température garantit une grande fiabilité même en service intensif
• Le système de frein certifié intègre plusieurs circuits de freinage séparés pour une sécurité renforcée contre les mouvements incontrôlés de la cabine
Applications
• Entraînement d'ascenseurs électriques sans local de machines dans les immeubles d'habitation
• Modernisation d'ascenseurs existants avec remplacement d'un groupe moto-réducteur par une machine gearless compacte
• Installation d'ascenseurs à trafic moyen ou élevé dans les bâtiments tertiaires et hôteliers
• Équipements de levage de personnes nécessitant une faible émission sonore inférieure à 50 dB(A)
• Projets d'ascenseurs conformes à la directive Ascenseurs 2014/33/UE avec forte exigence de sécurité
Avantages
• Fonctionnement sans réducteur offrant un rendement supérieur et une maintenance réduite
• Large plage de vitesse nominale de 162 à 384 tr/min permettant de couvrir de nombreuses configurations d'ascenseurs
• Niveau de bruit inférieur à 50 dB(A) assurant un confort acoustique optimal pour les usagers
• Sécurité accrue grâce à un frein certifié pouvant être intégré à la protection contre la survitesse et les mouvements involontaires
• Compatibilité avec différents systèmes d'encodeurs absolus pour une gestion précise de la position de la cabine
Conception
• Moteur synchrone à aimants permanents NdFeB dimensionné pour un couple nominal jusqu'à 445 Nm suivant la version
• Structure compacte avec largeur structurelle maximale de 255 mm pour une intégration dans des gaines étroites
• Refroidissement par surface avec option de ventilation forcée pour les applications fortement sollicitées
• Système de freinage à circuits de frein séparés conforme à la directive Ascenseurs 2014/33/UE
• Surveillance thermique par thermistance PTC avec option de capteur PT100 pour un contrôle avancé de la température d'enroulement
Caractéristiques techniques
• Couple nominal SM180.24C : 215 Nm
• Couple nominal SM180.35C : 295 Nm
• Couple nominal SM180.45C : 385 Nm
• Couple nominal SM180.46C : 445 Nm
• Charge axiale max SM180.24C : 1500 kg
• Charge axiale max SM180.35C : 1850 kg
• Charge axiale max SM180.45C : 2500 kg
• Charge axiale max SM180.46C : 2500 kg
• Vitesse nominale SM180.24C : 162-384 tr/min
• Vitesse nominale SM180.45C : 162-306 tr/min
• Puissance nominale SM180.24C : 3,6-8,6 kW
• Puissance nominale SM180.35C : 5,0-11,9 kW
• Puissance nominale SM180.45C : 6,5-12,3 kW
• Puissance nominale SM180.46C : 7,5-13,8 kW
• Diamètre poulie de traction disponible : 120-240 mm
• Largeur L1 SM180.24C : 500 mm
• Largeur L1 SM180.35C : 566 mm
• Largeur L1 SM180.45C : 633 mm
• Largeur L1 SM180.46C : 633 mm
• Niveau sonore en fonctionnement : < 50 dB(A)
