Présentation

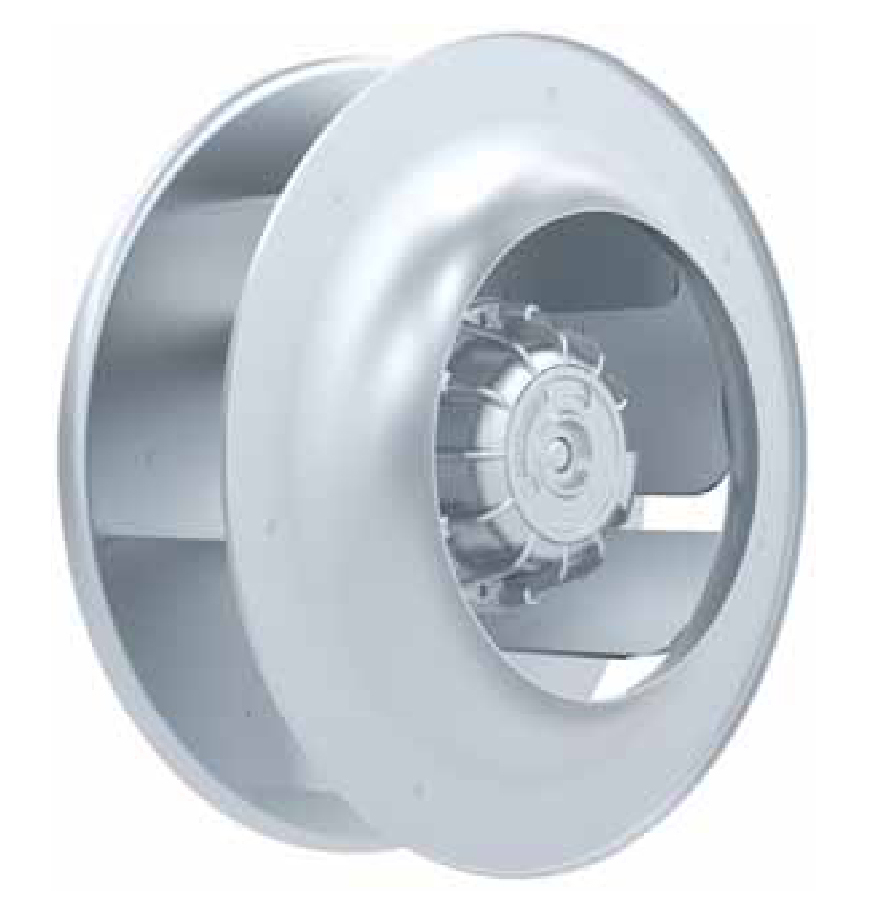

• Le ventilateur Ziehl-Abegg RH31C-4D est conçu pour la ventilation d'air avec moteur à courant alternatif triphasé quatre pôles
• Il est équipé d'une roue libre en aluminium non peint offrant un très bon équilibre entre performance et robustesse
• Ce modèle fonctionne sur des tensions triphasées de 230/400 V à 50 Hz ou de 265/460 V à 60 Hz avec plusieurs points de fonctionnement disponibles
• Sa conception avec moteur en aluminium protégé IP54 et contact thermique intégré assure une grande fiabilité en service continu
• Le système est prévu pour une utilisation dans des environnements dont la température de l'air ambiant peut aller de -40 °C à 70 °C
Applications
• Ventilation d'extraction d'air dans des installations tertiaires et industrielles avec alimentation triphasée
• Intégration dans des centrales de traitement d'air ou caissons de ventilation utilisant des roues libres centrifuges
• Refroidissement et renouvellement d'air dans des équipements techniques fonctionnant en service continu
Avantages
• Large plage de tensions et fréquences disponibles permettant une adaptation aisée aux installations existantes
• Protection moteur IP54 avec contact thermique assurant une sécurité accrue en service prolongé
• Température ambiante admissible jusqu'à 70 °C offrant une grande marge de fonctionnement
• Construction en aluminium légère de 7.00 kg facilitant la manutention et l'intégration dans les machines
Conception
• Moteur asynchrone à courant alternatif pour courant triphasé avec technologie quatre pôles
• Roue libre en aluminium non peinte optimisée pour le montage avec anneau d'entrée selon ISO 5801
• Boîtier moteur en aluminium avec une couche de peinture gris galet et degré de protection IP54
• Raccordement électrique par câble d'alimentation latéral d'une longueur de 105 cm
Caractéristiques techniques
• Tension nominale : 3-230/400 V triphasé
• Fréquence nominale : 50 Hz à 80 Hz
• Puissance d'entrée nominale : 190 W à 290 W
• Courant nominal : 0.90 A à 0.96 A
• Vitesse nominale : 1440 min-1 à 1720 min-1
• Courant de démarrage : 4.00 A à 5.00 A
• Température ambiante minimale admissible : -40 °C
• Température ambiante maximale admissible : 70 °C
• Classe thermique : THCL155
• Degré de protection : IP54
• Niveau de puissance acoustique côté aspiration : 58 dB(A) à 74 dB(A)
• Poids : 7.00 kg
• Tension de fonctionnement possible : 230 V à 460 V
• Puissance d'entrée en service 50 Hz : 75 W à 190 W
• Puissance d'entrée en service 60 Hz : 120 W à 290 W
