Présentation

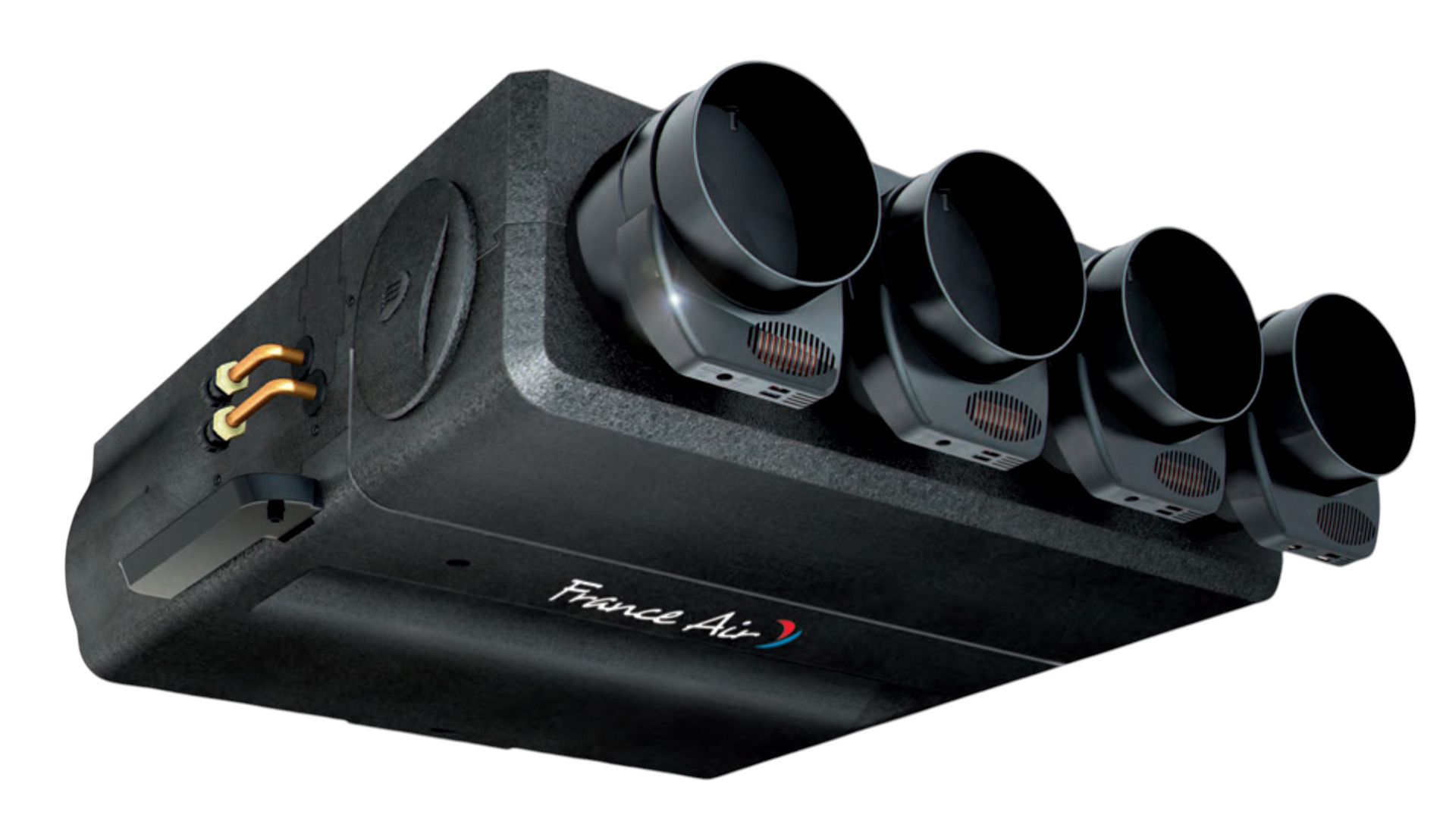

• L'unité de traitement d'air France Air UTA ZAIO est conçue pour le chauffage seul ou réversible dans les bâtiments résidentiels et hôteliers
• Elle se présente sous forme d'une centrale horizontale gainable destinée à une installation en faux plafond avec un encombrement réduit de 250 mm de hauteur
• Équipée d'un moteur à courant continu à débit variable, elle offre une haute performance énergétique compatible avec les exigences de la RE 2020
• Sa conception assure un confort acoustique adapté au marché du logement et de la résidence de tourisme
• Le système intègre une batterie hydraulique, un groupe moto-ventilateur haute efficacité, un filtre plissé et des sorties configurables pour l'adaptation au réseau de gaines
Applications
• Chauffage et rafraîchissement d'air dans les logements collectifs modernes
• Traitement d'air pour résidences de tourisme avec installation en faux plafond
• Confort thermique et acoustique dans les établissements hôteliers
• Distribution d'air traitée via réseau de gaines dans les pièces à vivre
• Intégration dans des installations répondant aux exigences de la réglementation environnementale RE 2020
Avantages
• Encombrement réduit à 250 mm permettant une intégration facile en faux plafond
• Haute performance énergétique grâce au moteur à courant continu à débit variable
• Confort acoustique étudié pour les applications résidentielles et para-hôtelières
• Raccordements électriques et hydrauliques simplifiés pour une mise en œuvre rapide
• Eligibilité aux programmes de performance énergétique conformes à la RE 2020
Conception
• Châssis en polypropylène expansé isolant de 20 mm assurant isolation thermique et acoustique
• Batterie hydraulique 3 rangs cuivre avec ailettes aluminium pour haut rendement et pertes de charge limitées sur l'air
• Groupe moto-ventilateur à moteur à commutation électronique double volute avec turbine composite polypropylène et aluminium
• Filtre plissé de classe G4 de dimensions 200 x 700 x 48 mm adapté aux applications résidentielles
• Bouchons d'obturation emboîtables remplaçables par des viroles d'adaptation pour volets motorisés afin de configurer les sorties d'air
Caractéristiques techniques
• Hauteur d'encombrement : 248 mm
• Dimensions horizontales : 910 x 888 mm
• Poids : 15 kg
• Volume batterie : 1,1 litre
• Raccordement hydraulique batterie : 3/4 pouce mâle
• Tension d'alimentation : 230 V 50 Hz
• Puissance absorbée nominale moteur : 243 W
• Dimensions filtre : 200 x 700 x 48 mm
• Température max eau batterie : 110 °C
• Pression max eau batterie : 16 bars
• Puissance chauffage à 45/40 °C et 600 m3/h : 4,36 kW
• Puissance chauffage à 40/35 °C et 600 m3/h : 3,44 kW
• Puissance rafraîchissement à 7/12 °C et 600 m3/h : 4,03 kW
• Pertes de charge eau à 600 m3/h et 45/40 °C : 47 kPa
• Pertes de charge air à 600 m3/h : 28 Pa
• Débit d'air mini : 200 m3/h
• Débit d'air max : 600 m3/h
