Présentation

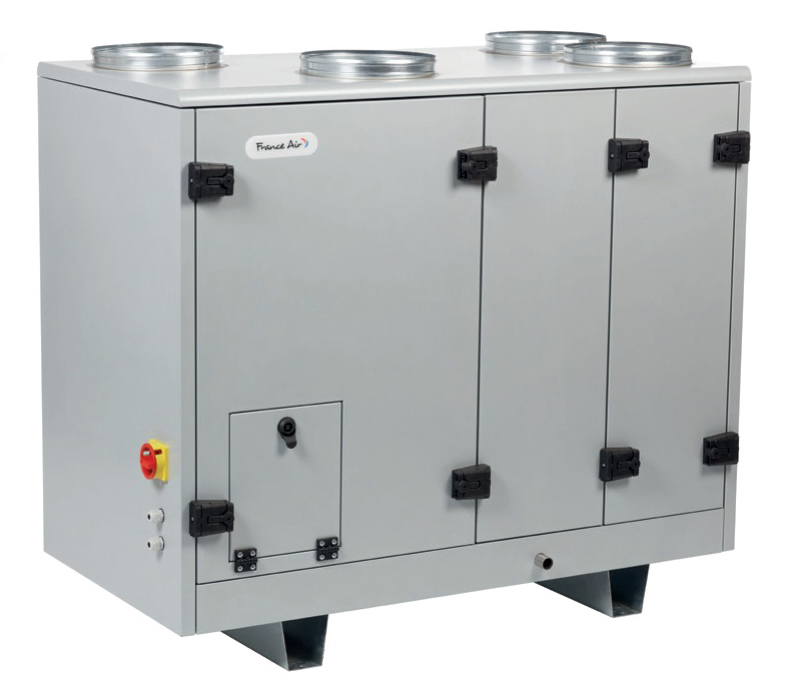

• La centrale de traitement d'air France Air Power Box UP est conçue pour la récupération d'énergie et la ventilation de confort dans les bâtiments tertiaires
• Elle est équipée d'un échangeur à contre-flux haute efficacité et de moteurs basse consommation de type à commutation électronique
• Ce modèle monobloc intègre des piquages sur le dessus et un accès en façade pour une installation en armoire ou placard technique
• Sa conception plug and play avec régulation Oxéo Touch communicante facilite la mise en service et l'exploitation
• Le système offre des performances certifiées Eurovent avec une efficacité de récupération d'énergie pouvant atteindre 92 %
Applications
• Ventilation de confort et récupération d'énergie dans les bureaux et immeubles tertiaires
• Renouvellement d'air haute performance dans les crèches, écoles et établissements d'enseignement
• Traitement d'air et maintien de la qualité d'air intérieur dans les hôtels et résidences de tourisme
• Installations en armoires techniques ou locaux à forte contrainte d'encombrement
• Applications nécessitant une modulation de débit en fonction de sondes de CO2, d'humidité ou de qualité d'air
Avantages
• Centrale monobloc compacte avec accès en façade et piquages supérieurs adaptée aux locaux exigus
• Maintenance facilitée grâce aux panneaux sur charnières démontables, aux connecteurs électriques rapides et à la trappe dédiée à la régulation
• Régulation Oxéo Touch intégrée offrant écran tactile couleur, communication Modbus RTU, Modbus TCP/IP, BACnet/IP et webserver
• Très faible consommation énergétique grâce aux moteurs à commutation électronique et à l'échangeur contre-flux certifié Eurovent
• Produit plug and play régulé, compatible avec les stratégies de débit constant, pression constante et modulation de débit par sondes
Conception
• Structure autoportante en acier prélaqué RAL 9006 avec panneaux double peau isolés par 25 mm de laine de roche de densité 40 kg/m3
• Caisson classé L1 à moins 400 Pa, T3 et TB2 selon la norme EN 1886 avec performances certifiées Eurovent
• Piquages circulaires pour les tailles de 400 à 2500 m3/h et piquages rectangulaires pour la taille 5000 m3/h
• Échangeur à contre-flux de marque Recutech certifié Eurovent avec by-pass total et proportionnel et bac à condensats en inox
• Filtration à plusieurs étages avec filtres ISO ePM1 55 %, ISO ePM10 50 % et options ISO ePM1 80 % et préfiltre ISO grossier 65 %
Caractéristiques techniques
• Plage de débit d'air : 200 à 5000 m3/h
• Efficacité de l'échangeur : jusqu'à 92 %
• Épaisseur d'isolation : 25 mm
• Densité de l'isolant : 40 kg/m3
• Classe de fuite du caisson : L1 à 400 Pa
• Température ambiante de fonctionnement : +5 à +35 °C
• Température d'air neuf : -20 à +40 °C
• Puissance moteur taille 400 : 170 W
• Puissance moteur taille 5000 : 2723 W
• Vitesse de rotation moteur taille 400 : 3230 tr/min
• Débit batterie eau chaude taille 5000 : 5000 m3/h
• Puissance batterie eau chaude taille 5000 : 30,87 kW
• Puissance batterie change-over froid taille 5000 : 19,97 kW
• Alimentation électrique tailles 400 à 2500 : 230 V monophasé 50 Hz
• Alimentation électrique taille 5000 : 400 V triphasé 50 Hz
